Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn Phoenix Contact PLC-RSC- 24DC/21 - 2966171

Đặc điểm nổi bật Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

- Thiết kế mỏng
- Kết nối hiệu quả với hệ thống cáp bằng bộ chuyển đổi V8
- Rơle đóng kín RT III
- Cách ly an toàn theo tiêu chuẩn DIN EN 50178 giữa cuộn dây và tiếp điểm
- Có chức năng như plug-in bridges
- Mạch đầu vào tích hợp và mạch triệt nhiễu

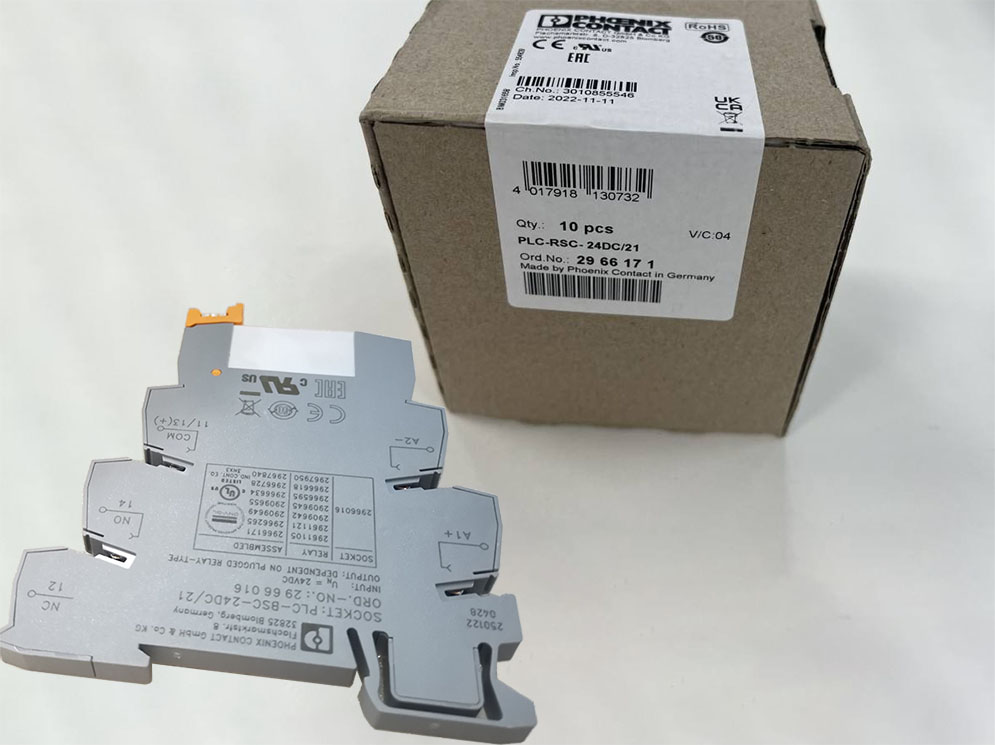

Hình thực tế và bản vẽ kỹ thuật Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Diagram
Curve A
Maximum permissible continuous voltage Umax with limiting continuous current on the contact side (see relevant technical data)

Curve B
Minimum permissible operate voltage Uop after pre-excitation (see relevant technical data)



Diagram
Interrupting rating


Circuit diagram


Ghi chú về Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Utilization restriction

EMC: class A product, see manufacturer's declaration in the download area



Thông số kích thước tiêu chuẩn của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Width	6.2 mm
Height	80 mm
Depth	94 mm



Thông số điều kiện môi trường hoạt động tiêu chuẩn của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Ambient temperature (operation)	-40 °C ... 60 °C
Ambient temperature (storage/transport)	-40 °C ... 85 °C



Thông số cuộn dây của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Nominal input voltage UN	24 V DC
Typical input current at UN	9 mA
Typical response time	5 ms
Typical release time	8 ms
Protective circuit	Reverse polarity protection Polarity protection diode
	Free-wheeling diode Damping diode
Operating voltage display	Yellow LED
Power dissipation for nominal condition	0.22 W



Thông số của tiếp điểm của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Contact type	1 PDT
Type of switch contact	Single contact
Contact material	AgSnO
Maximum switching voltage	250 V AC/DC (The separating plate PLC-ATP should be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or ...FBST 500...)
Minimum switching voltage	5 V (at 100 mA)
Min. switching current	10 mA (at 12 V)
Maximum inrush current	10 A (4 s)
Limiting continuous current	6 A
Interrupting rating (ohmic load) max.	140 W (at 24 V DC)
	20 W (at 48 V DC)
	18 W (at 60 V DC)
	23 W (at 110 V DC)
	40 W (at 220 V DC)
	1500 VA (for 250 V AC)
Switching capacity in acc. with DIN VDE 0660/IEC 60947	2 A (at 24 V, DC13)
	0.2 A (at 110 V, DC13)
	0.1 A (at 220 V, DC13)
	3 A (at 24 V, AC15)
	3 A (at 120 V, AC15)
	3 A (at 230 V, AC15)



Thông số kết nối dữ liệu đầu vào của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Connection name	Coil side
Connection method	Screw connection
Stripping length	8 mm
Screw thread	M3
Conductor cross section solid	0.14 mm² ... 2.5 mm²
Conductor cross section flexible	0.14 mm² ... 2.5 mm²
	0.2 mm² ... 2.5 mm² ()
	2x 0.5 mm² ... 1.5 mm² ()
Conductor cross section AWG	26 ... 14



Thông số kết nối dữ liệu đầu ra của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Connection name	Contact side
Connection method	Screw connection
Stripping length	8 mm
Screw thread	M3
Conductor cross section solid	0.14 mm² ... 2.5 mm²
Conductor cross section flexible	0.14 mm² ... 2.5 mm²
	0.2 mm² ... 2.5 mm² ()
	2x 0.5 mm² ... 1.5 mm² ()
Conductor cross section AWG	26 ... 14



Thông số chung tổng quát của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Note	Separating plate PLC-ATP must be installed for voltages larger than 250 V (L1, L2, L3) between identical terminal blocks in adjacent modules. Potential bridging is then carried out with FBST 8-PLC... or FBST 500....
Test voltage relay winding/relay contact	4 kV AC (50 Hz, 1 min.)
Operating mode	100% operating factor
Degree of protection	IP20 (Relay base)
Mechanical service life	2x 107 cycles
Mounting position	any
Assembly instructions	In rows with zero spacing



Quy chuẩn đạt được của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Connection in acc. with standard	CUL
Designation	Standards/regulations
Standards/regulations	IEC 60664
	EN 50178
Degree of pollution	3
Overvoltage category	III
Flammability rating according to UL 94	V0



Các module cấu thành của của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn, bao gồm:

Relay base PLC-BSC- 24DC/21 - 2966016
6.2 mm PLC basic terminal block with screw connection, without relays or solid-state relay, for mounting on DIN rail NS 35/7,5, 1 PDT, input voltage 24 V DC

Single relay REL-MR- 24DC/21 - 2961105
Plug-in miniature power relay, with power contact, 1 PDT, input voltage 24 V DC


Tiêu chuẩn phân lớp Classifications của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

  eCl@ss

eCl@ss 5.0	27371601
eCl@ss 5.1	27371600
eCl@ss 6.0	27371600
eCl@ss 7.0	27371601
eCl@ss 8.0	27371601
eCl@ss 9.0	27371601



ETIM

ETIM 2.0	EC001437
ETIM 3.0	EC001437
ETIM 4.0	EC001437
ETIM 5.0	EC001437
ETIM 6.0	EC001437



UNSPSC

UNSPSC 6.01	30211916
UNSPSC 7.0901	39121515
UNSPSC 11	39121515
UNSPSC 12.01	39121515
UNSPSC 13.2	39122334

Approvals




Các ứng dụng và cách sử dụng của Rơ le bán dẫn (SSR) 1PDT 24vDC 5V 6A Mỏng Dẹp-Nhỏ-Gọn

Rơ-le bình thường gồm có 6 chân. Trong đó có 3 chân để kích, 3 chân còn lại nối với đồ dùng điện công suất cao.

3 chân dùng để kích
- (+): cấp hiệu điện thế kích tối ưu vào chân này.
- (-): nối với cực âm
- S: chân tín hiệu, tùy vào loại module rơ-le mà nó sẽ làm nhiệm vụ kích rơ-le
      + Nếu bạn đang dùng module rơ-le kích ở mức cao và chân S bạn cấp điện thế dương vào thì module rơ-le của bạn sẽ được kích, ngược lại thì không.
      + Tương tự với module rơ-le kích ở mức thấp.

3 chân còn lại nối với đồ dùng điện công suất cao
- COM: chân nối với 1 chân bất kỳ của đồ dùng điện, nhưng mình khuyên bạn nên mắc vào đây chân lửa (nóng) nếu dùng hiệu điện thế xoay chiều và cực dương nếu là hiệu điện một chiều.
- ON hoặc NO: chân này bạn sẽ nối với chân lửa (nóng) nếu dùng điện xoay chiều và cực dương của nguồn nếu dòng điện một chiều.
- OFF hoặc NC: chân này bạn sẽ nối chân lạnh (trung hòa) nếu dùng điện xoay chiều và cực âm của nguồn nếu dùng điện một chiều.
