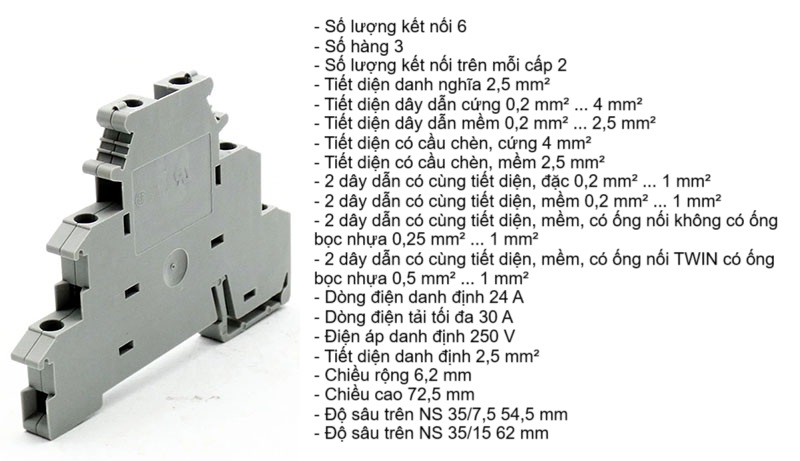

Phoenix Contact DIKD 1,5 - 2715979 là Cầu đấu dây tín hiệu cảm biến, Khởi động-truyền động 2.5mm2 3-tầng 24A 250V Screw Xám



(3 tầng 0.2-4mm² 30A 250V)



- Xem chi tiết Tài liệu kỹ thuât/ Datasheet Cầu đấu dây cảm biến/ thiết bị truyền động Phoenix Contact DIKD 1,5 - 2715979



General của Cầu đấu dây tín hiệu Cảm biến-Khởi động-Truyền động Phoenix Contact DIKD 1,5 - 2715979

Number of levels	3
Number of connections	6
Nominal cross section	2.5 mm²
Color	gray
Insulating material	PA
Flammability rating according to UL 94	V2
Rated surge voltage	4 kV
Degree of pollution	3
Overvoltage category	III
Insulating material group	I
Maximum power dissipation for nominal condition	0.77 W (the value is multiplied when connecting multiple levels)
Connection in acc. with standard	IEC 60947-7-1
Nominal current IN	24 A
Maximum load current	30 A (with 4 mm² conductor cross section)
Nominal voltage UN	250 V
Open side panel	No
Shock protection test specification	DIN EN 50274 (VDE 0660-514):2002-11
Back of the hand protection	guaranteed
Finger protection	guaranteed
Result of surge voltage test	Test passed
Result of power-frequency withstand voltage test	Test passed
Power frequency withstand voltage setpoint	1.5 kV
Checking the mechanical stability of terminal points (5 x conductor connection)	Test passed
Result of flexion and pull-out test	Test passed
Bending test rotation speed	10 (+/- 2) rpm
Bending test turns	135
Bending test conductor cross section/weight	0.2 mm² / 0.2 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
Tensile test result	Test passed
Conductor cross section tensile test	0.2 mm²
Tractive force setpoint	10 N
Conductor cross section tensile test	2.5 mm²
Tractive force setpoint	50 N
Conductor cross section	4 mm²
Tractive force setpoint	60 N
Result of tight fit on support	Test passed
Tight fit on carrier	NS 35
Setpoint	1 N
Result of voltage-drop test	Test passed
Requirements, voltage drop	U1 ≤ 3.2 mV; U2 ≤ 1.5 x U1
Result of temperature-rise test	Test passed
Short circuit stability result	Test passed
Conductor cross section short circuit testing	2.5 mm²
Short-time current	0.3 kA
Conductor cross section short circuit testing	2.5 mm²
Short-time current	0.3 kA
Conductor cross section short circuit testing	2.5 mm²
Short-time current	0.3 kA
Result of thermal test	Test passed
Proof of thermal characteristics (needle flame) effective duration	30 s
Test specification, oscillation, broadband noise	DIN EN 50155 (VDE 0115-200):2018-05
Test spectrum	Service life test category 2, bogie-mounted
Test frequency	f1 = 5 Hz to f2 = 250 Hz
ASD level	6.12 (m/s2)2/Hz
Acceleration	3.12 g
Test duration per axis	5 h
Test directions	X-, Y- and Z-axis
Shock form	Half-sine
Acceleration	30g
Shock duration	18 ms
Number of shocks per direction	3
Test directions	X-, Y- and Z-axis (pos. and neg.)
Relative insulation material temperature index (Elec.; UL 746 B)	125 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))	125 °C
Static insulating material application in cold	-40 °C



Dimensions của Cầu đấu dây tín hiệu Cảm biến-Khởi động-Truyền động Phoenix Contact DIKD 1,5 - 2715979

Width	6.2 mm
Length	72.5 mm
Height NS 35/7,5	54.5 mm
Height NS 35/15	62 mm



Connection data của Cầu đấu dây tín hiệu Cảm biến-Khởi động-Truyền động Phoenix Contact DIKD 1,5 - 2715979

Connection method	Screw connection
Conductor cross section solid min.	0.2 mm²
Conductor cross section solid max.	4 mm²
Conductor cross section flexible min.	0.2 mm²
Conductor cross section flexible max.	2.5 mm²
Conductor cross section AWG min.	24
Conductor cross section AWG max.	12
Conductor cross section flexible, with ferrule without plastic sleeve min.	0.25 mm²
Conductor cross section flexible, with ferrule without plastic sleeve max.	2.5 mm²
Conductor cross section flexible, with ferrule with plastic sleeve min.	0.25 mm²
Conductor cross section flexible, with ferrule with plastic sleeve max.	2.5 mm²
Cross section with insertion bridge, solid max.	4 mm²
Cross section with insertion bridge, stranded max.	2.5 mm²
2 conductors with same cross section, solid min.	0.2 mm²
2 conductors with same cross section, solid max.	1 mm²
2 conductors with same cross section, stranded min.	0.2 mm²
2 conductors with same cross section, stranded max.	1 mm²
Two conductors with the same cross section stranded, with ferrule and without plastic sleeve, minimum	0.25 mm²
Two conductors with the same cross section stranded, with ferrule and without plastic sleeve, maximum	1 mm²
Two conductors with the same cross section, flexible, with TWIN ferrules, with plastic sleeve, minimum	0.5 mm²
Two conductors with the same cross section, flexible, with TWIN ferrules, with plastic sleeve, maximum	1 mm²
Cross section with insertion bridge, solid max.	4 mm²
Cross section with insertion bridge, stranded max.	2.5 mm²
Stripping length	8 mm
Internal cylindrical gage	A3
Screw thread	M3
Tightening torque, min	0.5 Nm
Tightening torque max	0.6 Nm

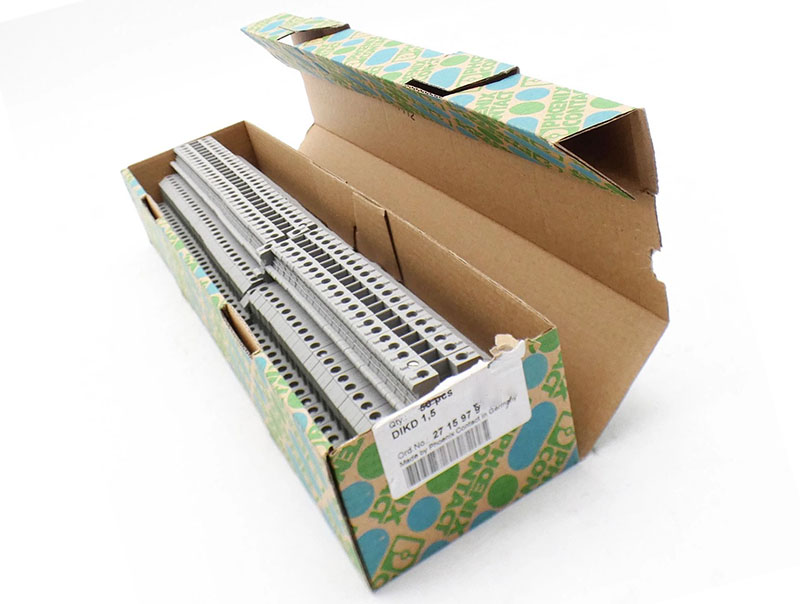

Cầu đấu dây cảm biến-truyền động Phoenix Contact DIKD 1,5 - 2715979; Cầu đấu dây tín hiệu Phoenix Contact 2.5mm2 3-tầng 24A 250V Screw Xám; Cầu đấu dây tín hiệu Phoenix Contact DIKD 1,5 - 2715979; Initiator/actuator terminal block DIKD 1,5 - 2715979



Ambient conditions của Cầu đấu dây tín hiệu Cảm biến-Khởi động-Truyền động Phoenix Contact DIKD 1,5 - 2715979

Operating temperature	-60 °C ... 105 °C (max. short-term operating temperature 125°C)
Ambient temperature (storage/transport)	-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Permissible humidity (storage/transport)	30 % ... 70 %
Ambient temperature (assembly)	-5 °C ... 70 °C
Ambient temperature (actuation)	-5 °C ... 70 °C



Standards and Regulations của Cầu đấu dây tín hiệu Cảm biến-Khởi động-Truyền động Phoenix Contact DIKD 1,5 - 2715979

Connection in acc. with standard	CSA
	IEC 60947-7-1
Flammability rating according to UL 94	V2



Environmental Product Compliance của Cầu đấu dây tín hiệu Cảm biến-Khởi động-Truyền động Phoenix Contact DIKD 1,5 - 2715979

China RoHS	Environmentally Friendly Use Period = 50 years
	For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”



Classifications của Cầu đấu dây tín hiệu Cảm biến-Khởi động-Truyền động Phoenix Contact DIKD 1,5 - 2715979

ECLASS

ECLASS 10.0.1	27141128
ECLASS 11.0	27141128
ECLASS 4.0	27141100
ECLASS 4.1	27141100
ECLASS 5.0	27141100
ECLASS 5.1	27141100
ECLASS 6.0	27141100
ECLASS 7.0	27141128
ECLASS 9.0	27141128



ETIM của Cầu đấu dây tín hiệu Cảm biến-Khởi động-Truyền động Phoenix Contact DIKD 1,5 - 2715979

ETIM 2.0	EC000900
ETIM 3.0	EC000900
ETIM 4.0	EC000900
ETIM 6.0	EC000900
ETIM 7.0	EC000900



UNSPSC của Cầu đấu dây tín hiệu Cảm biến-Khởi động-Truyền động Phoenix Contact DIKD 1,5 - 2715979

UNSPSC 6.01	30211811
UNSPSC 7.0901	39121410
UNSPSC 11	39121410
UNSPSC 12.01	39121410
UNSPSC 13.2	39121410
UNSPSC 18.0	39121410
UNSPSC 19.0	39121410
UNSPSC 20.0	39121410
UNSPSC 21.0	39121410
