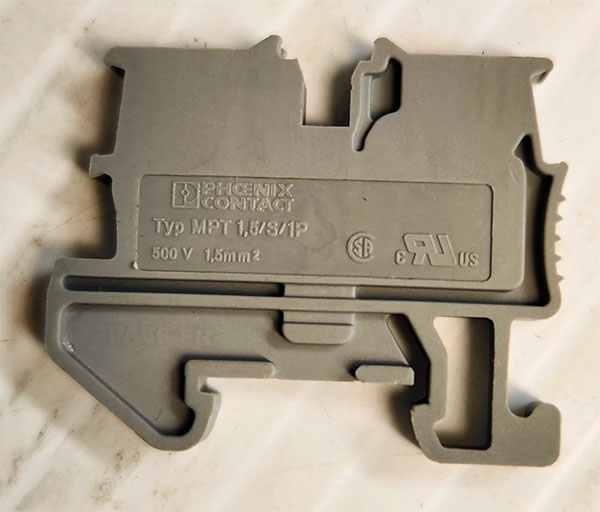

Phoenix Contact MPT 1,5/S - 3248100 là Cầu nối điện thu nhỏ và siêu nhỏ, 1.5mm2 500V 17.5A 1-Tầng Mini Push-in Xám



- Tài liệu kỹ thuật của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100 ở đây.



Technical data của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Product properties của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Product type	Miniature terminal block
Area of application	Railway industry
	Machine building
	Plant engineering
Number of connections	2
Number of rows	1
Potentials	1
Insulation characteristics
Overvoltage category	III
Degree of pollution	3



Electrical properties của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Rated surge voltage	6 kV
Maximum power dissipation for nominal condition	0.56 W

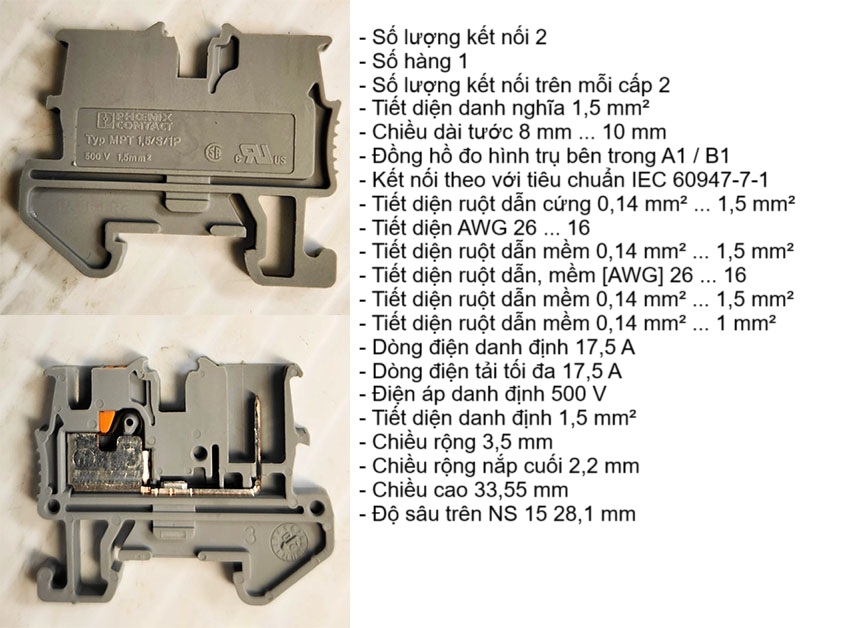

Connection data của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Number of connections per level	2
Nominal cross section	1.5 mm²
1 level
Stripping length	8 mm ... 10 mm
Internal cylindrical gage	A1 / B1
Connection in acc. with standard	IEC 60947-7-1
Conductor cross section rigid	0.14 mm² ... 1.5 mm²
Cross section AWG	26 ... 16 (converted acc. to IEC)
Conductor cross section flexible	0.14 mm² ... 1.5 mm²
Conductor cross section, flexible [AWG]	26 ... 16 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)	0.14 mm² ... 1.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)	0.14 mm² ... 1 mm²
Nominal current	17.5 A
Maximum load current	17.5 A
Nominal voltage	500 V
Nominal cross section	1.5 mm²
1 level Connection cross sections directly pluggable
Conductor cross section rigid	0.25 mm² ... 1.5 mm²
Conductor cross-section flexible (ferrule without plastic sleeve)	0.34 mm² ... 1.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)	0.34 mm² ... 1 mm²



Ex data của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Rated data (ATEX/IECEx)
Identification	 II 2 GD  Ex eb IIC Gb
Operating temperature range	-60 °C ... 110 °C
Ex-certified accessories	3248120 D-MPT 1,5/S
	1204504 SZF 0-0,4X2,5
	3022263 CLIPFIX 15
List of bridges	Plug-in bridge / FBS 2-3,5 / 3213014
	Plug-in bridge / FBS 3-3,5 / 3213027
	Plug-in bridge / FBS 4-3,5 / 3213030
	Plug-in bridge / FBS 5-3,5 / 3213043
	Plug-in bridge / FBS 10-3,5 / 3213056
	Plug-in bridge / FBS 20-3,5 / 3213069
Bridge data	14.5 A (1.5 mm²)
Ex temperature increase	40 K (14.5 A / 1.5 mm²)
for bridging with bridge	352 V
- At bridging between non-adjacent terminal blocks	220 V
- At cut-to-length bridging	166 V
- At cut-to-length bridging with cover	352 V
Rated insulation voltage	320 V
output	(Permanent)
Ex level General
Rated voltage	352 V
Rated current	14.5 A
Maximum load current	14.5 A
Contact resistance	1.6 mΩ
Ex connection data General
Nominal cross section	1.5 mm²
Rated cross section AWG	16
Connection capacity rigid	0.14 mm² ... 1.5 mm²
Connection capacity AWG	26 ... 16
Connection capacity flexible	0.14 mm² ... 1.5 mm²
Connection capacity AWG	26 ... 16



Dimensions của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Width	3.5 mm
End cover width	2.2 mm
Height	33.55 mm
Depth on NS 15	28.1 mm



Material specifications của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Color	gray (RAL 7042)
Flammability rating according to UL 94	V0
Insulating material group	I
Insulating material	PA
Static insulating material application in cold	-60 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relative insulation material temperature index (Elec., UL 746 B)	130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22	HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23	HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24	HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26	HL 1 - HL 3
Calorimetric heat release NFPA 130 (ASTM E 1354)	28 MJ/kg
Surface flammability NFPA 130 (ASTM E 162)	passed
Specific optical density of smoke NFPA 130 (ASTM E 662)	passed
Smoke gas toxicity NFPA 130 (SMP 800C)	passed



Electrical tests của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Surge voltage test
Test voltage setpoint	7.3 kV
Result	Test passed
Temperature-rise test
Requirement temperature-rise test	Increase in temperature ≤ 45 K
Result	Test passed
Short-time withstand current 1.5 mm²	0.18 kA
Result	Test passed
Power-frequency withstand voltage
Test voltage setpoint	1.89 kV
Result	Test passed



Mechanical properties của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Mechanical data
Open side panel	Yes



Mechanical tests của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Mechanical strength
Result	Test passed
Attachment on the carrier
DIN rail/fixing support	NS 15
Test force setpoint	1 N
Result	Test passed
Test for conductor damage and slackening
Conductor cross section/weight	0.14 mm² / 0.2 kg
	1.5 mm² / 0.4 kg
Result	Test passed



Environmental and real-life conditions của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Aging
Temperature cycles	192
Result	Test passed
Needle-flame test
Time of exposure	30 s
Result	Test passed
Oscillation/broadband noise
Specification	DIN EN 50155 (VDE 0115-200):2008-03
Spectrum	Long life test category 2, bogie-mounted
Frequency	f1 = 5 Hz to f2 = 250 Hz
ASD level	6.12 (m/s²)²/Hz
Acceleration	3.12g
Test duration per axis	5 h
Test directions	X-, Y- and Z-axis
Result	Test passed
Shocks
Specification	DIN EN 50155 (VDE 0115-200):2008-03
Pulse shape	Half-sine
Acceleration	30g
Shock duration	18 ms
Number of shocks per direction	3
Test directions	X-, Y- and Z-axis (pos. and neg.)
Result	Test passed
Ambient conditions
Ambient temperature (operation)	-60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.)
Ambient temperature (storage/transport)	-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Ambient temperature (assembly)	-5 °C ... 70 °C
Ambient temperature (actuation)	-5 °C ... 70 °C
Permissible humidity (operation)	20 % ... 90 %
Permissible humidity (storage/transport)	30 % ... 70 %



Standards and regulations của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Connection in acc. with standard

IEC 60947-7-1



Mounting của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Mounting type

NS 15

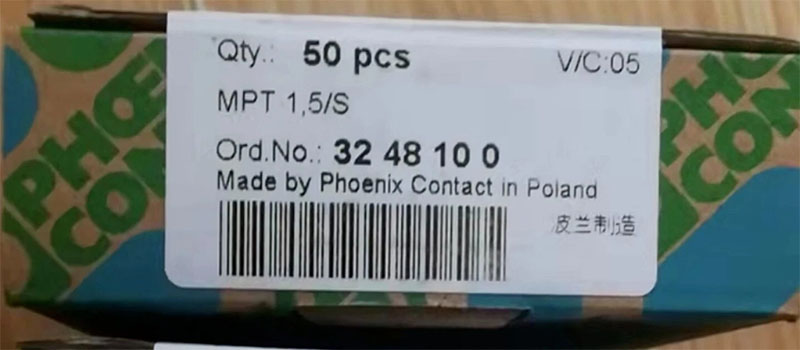

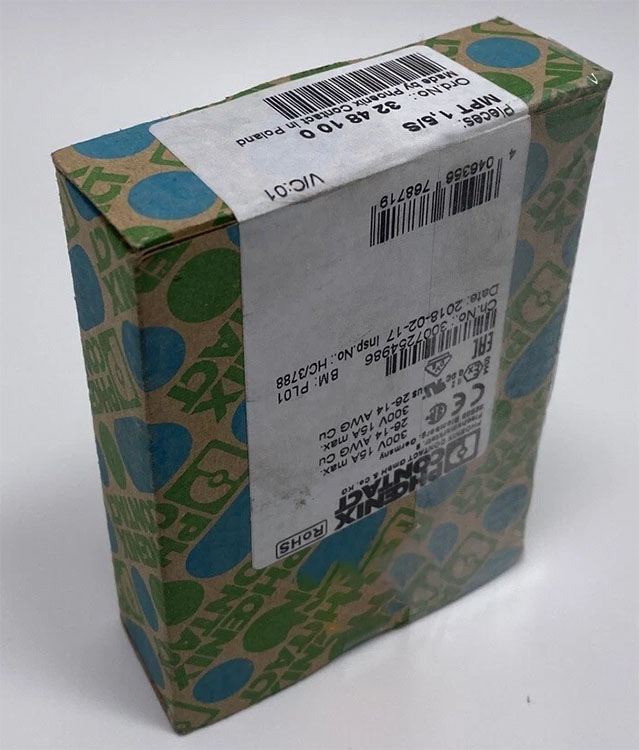

Commercial data của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

Item number	3248100
Packing unit	50 pc
Minimum order quantity	50 pc
Product key	BE2261
Catalog page	Page 45 (C-1-2019)
GTIN	4046356768719
Weight per piece (including packing)	2.956 g
Weight per piece (excluding packing)	2.913 g
Customs tariff number	85369010
Country of origin	PL



Classifications của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

ECLASS

ECLASS-13.0

27250101

ETIM

ETIM 9.0

EC000897

UNSPSC

UNSPSC 21.0

39121400



Approvals của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

CSA

Approval ID: 2030668

	Nominal voltage UN	Nominal current IN	Cross section AWG	Cross section mm2
Use group B
	300 V	15 A	26 - 14
Use group C
	300 V	15 A	26 - 14
Use group D
	600 V	5 A	26 - 14



IECEE CB Scheme

Approval ID: DE1-62773

	Nominal voltage UN	Nominal current IN	Cross section AWG	Cross section mm2
	500 V	17.5 A		- 1.5



EAC

Approval ID: RU C-DE.BL08.B.00644


cULus Recognized

Approval ID: E60425

	Nominal voltage UN	Nominal current IN	Cross section AWG	Cross section mm2
Use group B
	300 V	15 A	26 - 14
Use group C
	300 V	15 A	26 - 14
Use group D
	600 V	5 A	26 - 14



VDE Zeichengenehmigung

Approval ID: 40040312

	Nominal voltage UN	Nominal current IN	Cross section AWG	Cross section mm2
	500 V	17.5 A		0.14 - 1.5

DNV

Approval ID: TAE00003J4


IECEx

Approval ID: IECEx SEV14.0010U


ATEX

Approval ID: SEV14ATEX0140U

	Nominal voltage UN	Nominal current IN	Cross section AWG	Cross section mm2
	352 V	14.5 A		0.14 - 1.5



CCC

Approval ID: 2020322313000629


UKCA-EX

Approval ID: CML 22UKEX1228U


IECEx

Approval ID: IECEx SEV14.0010U


EAC Ex

Approval ID: KZ 7500525010101950


Environmental product compliance của Cầu nối điện Phoenix Contact MPT 1,5/S - 3248100

EU RoHS
Fulfills EU RoHS substance requirements	Yes (No exemptions)
China RoHS
Environment friendly use period (EFUP)	EFUP-E No hazardous substances above the limits
EU REACH SVHC
REACH candidate substance (CAS No.)	No substance above 0.1 wt%
EF3.0 Climate Change
CO2e kg	0.024 kg CO2e



Tham khảo thêm các model khác cùng loại với :

MPTD 2,5-NS 35 - Mini feed-through terminal block
1429438
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: gray
MPT 1,5/S - Mini feed-through terminal block
3248100
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection method: Push-in connection, Rated cross section: 1.5 mm2, 1 level, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: gray
MUT 2,5 - Mini feed-through terminal block
3248030
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Screw connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: gray
MBKKB 2,5-DIO/O-U - Mini feed-through terminal block
2800567
Mini feed-through terminal block, The max. current is determined by the diode. Installed: Diode 1N 4007, reverse voltage: 1300 V, maximum continuous current: 0.5 A., with integrated diode, nom. voltage: 500 V, nominal current: 0.5 A, 1st and 2nd level, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 15, NS 35/7,5, NS 35/15, color: gray
MPT 2,5 - Mini feed-through terminal block
3248125
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 15, color: gray
MBKKB 2,5 - Mini feed-through terminal block
1414064
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, connection method: Screw connection, 1st and 2nd level, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, NS 35/7,5, NS 35/15, color: gray
MUT 2,5-PE - Mini protective conductor terminal block
3248032
Mini protective conductor terminal block, number of connections: 2, number of positions: 1, connection method: Screw connection, 1 level, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: green-yellow
MPT 1,5/S-PE - Mini protective conductor terminal block
3248110
Mini protective conductor terminal block, number of connections: 2, connection method: Push-in connection, 1 level, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: green-yellow
MUT 2,5 BU - Mini feed-through terminal block
3248031
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, number of connections: 2, connection method: Screw connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: blue
MUT 4 - Mini feed-through terminal block
3248035
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 32 A, number of connections: 2, number of positions: 1, connection method: Screw connection, Rated cross section: 4 mm2, cross section: 0.2 mm2 - 6 mm2, mounting type: NS 15, color: gray
MUT 1,5 - Mini feed-through terminal block
3248025
Mini feed-through terminal block, nom. voltage: 400 V, nominal current: 17.5 A, number of connections: 2, number of positions: 1, connection method: Screw connection, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: gray
MT 1,5 - Micro terminal
3100305
Micro terminal, nom. voltage: 400 V, nominal current: 17.5 A, number of connections: 2, connection method: Screw connection, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: gray
MPTD 2,5-RZ - Mini feed-through terminal block
1429441
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: Mounting using securing pins, color: gray
MPTD 2,5-M-FE - Mini feed-through terminal block
1429432
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, color: black/yellow
MPTD 2,5-M BU - Mini feed-through terminal block
1429430
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, color: blue
MPTD 2,5-M OG - Mini feed-through terminal block
1429433
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, color: orange
MPTD 2,5-RZ-FE - Mini feed-through terminal block
1429443
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: Mounting using securing pins, color: black/yellow
MPTD 2,5-NS 15 BU - Mini feed-through terminal block
1429437
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 15, color: blue
MPTD 2,5-RZ BU - Mini feed-through terminal block
1429442
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: Mounting using securing pins, color: blue
MPTD 2,5-M - Mini feed-through terminal block
1429280
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, color: gray
MPTD 2,5-NS 35 BU - Mini feed-through terminal block
1429439
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: blue
MPTD 2,5-NS 15 - Mini feed-through terminal block
1429436
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 15, color: gray
MPTD 2,5-M YE - Mini feed-through terminal block
1429434
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, color: yellow
MPT 2,5-PE - Mini protective conductor terminal block
3248130
Mini protective conductor terminal block, number of connections: 2, connection method: Push-in connection, 1 level, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 15, color: green-yellow
MUT 6 - Mini feed-through terminal block
3248038
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 41 A, number of connections: 2, number of positions: 1, connection method: Screw connection, Rated cross section: 6 mm2, cross section: 0.2 mm2 - 10 mm2, mounting type: NS 15, color: gray
MUT 4-PE - Mini protective conductor terminal block
3248037
Mini protective conductor terminal block, number of connections: 2, number of positions: 1, connection method: Screw connection, 1 level, Rated cross section: 4 mm2, cross section: 0.2 mm2 - 6 mm2, mounting type: NS 15, color: green-yellow
MPT 4 - Mini feed-through terminal block
3249000
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 32 A, number of positions: 1, connection method: Push-in connection, Rated cross section: 4 mm2, cross section: 0.2 mm2 - 6 mm2, mounting type: NS 15, color: gray
MP 1,5 - Micro feed-through terminal block
3248150
Micro feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection method: Push-in connection, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: gray
MPT 2,5-NS 15-PE - Mini protective conductor terminal block
1073761
Mini protective conductor terminal block, Modular, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 15, color: green/yellow
MPT 2,5 OG - Mini feed-through terminal block
3248127
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 15, color: orange
MPT 2,5 BU - Mini feed-through terminal block
3248126
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 15, color: blue
MP 1,5 RD - Micro feed-through terminal block
3248154
Micro feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection method: Push-in connection, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: red
MPT 2,5-NS 35-PE - Mini protective conductor terminal block
1073555
Mini protective conductor terminal block, Modular, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: green/yellow
MT 1,5 BU - Micro terminal
3003363
Micro terminal, nom. voltage: 400 V, nominal current: 17.5 A, number of connections: 2, connection method: Screw connection, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: blue
MT 1,5-TWIN - Micro terminal
3001682
Micro terminal, nom. voltage: 400 V, nominal current: 17.5 A, connection method: Screw connection, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: gray
MPT 2,5-NS 15 BU - Mini feed-through terminal block
1073605
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 15, color: blue
MBKKB 2,5 BU - Mini feed-through terminal block
1414077
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, connection method: Screw connection, 1st and 2nd level, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, NS 35/7,5, NS 35/15, color: blue
MPT 2,5-NS 15 - Mini feed-through terminal block
1073602
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 15, color: gray
MPT 4-PE - Mini protective conductor terminal block
3249002
Mini protective conductor terminal block, number of positions: 1, connection method: Push-in connection, Rated cross section: 4 mm2, cross section: 0.2 mm2 - 6 mm2, mounting type: NS 15, color: green-yellow
MBKKB 2,5-BE - Mini feed-through terminal block
1414103
Mini feed-through terminal block, Maximum width of components to be soldered in: 4 mm, for installing components that can be individually selected, nom. voltage: 500 V, nominal current: 24 A, 1st and 2nd level, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 15, NS 35/7,5, NS 35/15, color: gray
MPT 2,5-NS 35 - Mini feed-through terminal block
1073553
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: gray
MPT 2,5-M - Mini feed-through terminal block
3249005
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: Mounting using securing pins, color: gray
MPT 2,5-NS 35 BU - Mini feed-through terminal block
1073554
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: blue
MUT 6-PE - Mini protective conductor terminal block
3248040
Mini protective conductor terminal block, number of connections: 2, number of positions: 1, connection method: Screw connection, Rated cross section: 6 mm2, cross section: 0.2 mm2 - 10 mm2, mounting type: NS 15, color: green-yellow
MBKKB 2,5-DIO/U-O - Mini feed-through terminal block
2800570
Mini feed-through terminal block, The max. current is determined by the diode. Installed: Diode 1N 4007, reverse voltage: 1300 V, maximum continuous current: 0.5 A., with integrated diode, nom. voltage: 500 V, nominal current: 0.5 A, 1st and 2nd level, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 15, NS 35/7,5, NS 35/15, color: gray
MUT 6 BU - Mini feed-through terminal block
3248039
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 41 A, number of connections: 2, number of positions: 1, connection method: Screw connection, Rated cross section: 6 mm2, cross section: 0.2 mm2 - 10 mm2, mounting type: NS 15, color: blue
MP 1,5 BU - Micro feed-through terminal block
3248152
Micro feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection method: Push-in connection, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: blue
MPT 2,5-RZ - Mini feed-through terminal block
3249011
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: Mounting using securing pins, color: gray
MTTB 1,5 - Micro terminal
1414129
Micro terminal, nom. voltage: 400 V, nominal current: 17.5 A, connection method: Screw connection, 1st and 2nd level, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, NS 35/7,5, NS 35/15, color: gray
MPT 4 BU - Mini feed-through terminal block
3249001
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 32 A, number of positions: 1, connection method: Push-in connection, Rated cross section: 4 mm2, cross section: 0.2 mm2 - 6 mm2, mounting type: NS 15, color: blue
MUT 4 BU - Mini feed-through terminal block
3248036
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 32 A, number of connections: 2, connection method: Screw connection, Rated cross section: 4 mm2, 1 level, cross section: 0.2 mm2 - 6 mm2, mounting type: NS 15, color: blue
MPT 1,5/S BU - Mini feed-through terminal block
3248101
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection method: Push-in connection, Rated cross section: 1.5 mm2, 1 level, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: blue
MPT 1,5/S/1P - Mini feed-through terminal block
3248115
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection method: Push-in connection, Rated cross section: 1.5 mm2, 1 level, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: gray
MT 1,5-QUATTRO - Micro terminal
3001679
Micro terminal, nom. voltage: 400 V, nominal current: 17.5 A, connection method: Screw connection, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: gray
MT 1,5-QUATTRO BU - Micro terminal
3025150
Micro terminal, nom. voltage: 400 V, nominal current: 16 A, connection method: Screw connection, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: blue
MPT 1,5/S/1P-PE - Mini protective conductor terminal block
3248117
Mini protective conductor terminal block, number of connections: 2, connection method: Push-in connection, 1 level, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: green-yellow
MUTTB 2,5 BU - Mini feed-through terminal block
3249014
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 22 A, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, NS 35/7,5, NS 35/15, color: blue
MT 1,5-TWIN BU - Micro terminal
3025532
Micro terminal, nom. voltage: 400 V, nominal current: 17.5 A, connection method: Screw connection, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: blue
MPT 2,5-RZ BU - Mini feed-through terminal block
3249012
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: Mounting using securing pins, color: blue
MBKKB 2,5-PV BU - Mini feed-through terminal block
1414132
Mini feed-through terminal block, with equipotential bonder, nom. voltage: 500 V, nominal current: 24 A, connection method: Screw connection, 1st and 2nd level, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, NS 35/7,5, NS 35/15, color: blue
MPT 2,5-M-FE - Mini feed-through terminal block
3249007
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: Mounting using securing pins, color: black/yellow
MTTB 1,5 BU - Micro terminal
3000926
Micro terminal, nom. voltage: 400 V, nominal current: 17.5 A, connection method: Screw connection, 1st and 2nd level, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, NS 35/7,5, NS 35/15, color: blue
MUTTB 2,5-BE - Mini feed-through terminal block
1066350
Mini feed-through terminal block, for installing components that can be individually selected, nom. voltage: 500 V, nominal current: 22 A, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 15, NS 35/7,5, NS 35/15, color: gray
MPT 2,5-RZ-FE - Mini feed-through terminal block
1073762
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: Mounting using securing pins, color: black/yellow
MUTTB 2,5-PV - Mini feed-through terminal block
3249015
Mini feed-through terminal block, with equipotential bonder, nom. voltage: 500 V, nominal current: 22 A, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, NS 35/7,5, NS 35/15, color: gray
MUTTB 2,5-DIO/O-U - Component terminal block
1066346
Component terminal block, The maximum current is determined by the diode. Installed: diode BY133G, reverse voltage: 1300 V, maximum continuous current: 0.5 A., with integrated diode, nom. voltage: 500 V, nominal current: 0.5 A, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 15, NS 35/7,5, NS 35/15, color: gray
MBKKB 2,5-PV - Mini feed-through terminal block
2800583
Mini feed-through terminal block, with equipotential bonder, nom. voltage: 500 V, nominal current: 24 A, connection method: Screw connection, 1st and 2nd level, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, NS 35/7,5, NS 35/15, color: gray
MPT 2,5-M BU - Mini feed-through terminal block
3249006
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, number of positions: 1, connection method: Push-in connection, Rated cross section: 2.5 mm2, cross section: 0.14 mm2 - 4 mm2, mounting type: Mounting using securing pins, color: blue
MPT 1,5/S/1P BU - Mini feed-through terminal block
3248116
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection method: Push-in connection, Rated cross section: 1.5 mm2, 1 level, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: blue
MUTTB 2,5 - Mini feed-through terminal block
3249013
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 22 A, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, NS 35/7,5, NS 35/15, color: gray
MUTTB 2,5-DIO/U-O - Component terminal block
1066347
Component terminal block, The max. current is determined by the diode. Installed: Diode 1N 4007, reverse voltage: 1300 V, maximum continuous current: 0.5 A., with integrated diode, nom. voltage: 500 V, nominal current: 0.5 A, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 15, NS 35/7,5, NS 35/15, color: gray
MUTTB 2,5-PV BU - Mini feed-through terminal block
1066345
Mini feed-through terminal block, with equipotential bonder, nom. voltage: 500 V, nominal current: 22 A, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, NS 35/7,5, NS 35/15, color: blue
MSDBV 2,5-NS 35 YE - Mini feed-through terminal block
3073209
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: yellow
MUT 1,5-PE - Mini protective conductor terminal block
3248027
Mini protective conductor terminal block, number of connections: 2, number of positions: 1, connection method: Screw connection, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: green-yellow
MUTTB 2,5-2DIO/O-UL/O-UR - Component terminal block
1066348
Component terminal block, The maximum current is determined by the diode. Installed: diode BY133G, reverse voltage: 1300 V, maximum continuous current: 0.5 A., with integrated diode, nom. voltage: 500 V, nominal current: 0.5 A, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 15, NS 35/7,5, NS 35/15, color: gray
MUT 1,5 BU - Mini feed-through terminal block
3248026
Mini feed-through terminal block, nom. voltage: 400 V, nominal current: 17.5 A, number of connections: 2, number of positions: 1, connection method: Screw connection, Rated cross section: 1.5 mm2, cross section: 0.14 mm2 - 1.5 mm2, mounting type: NS 15, color: blue
MSB 2,5-M - Mini feed-through terminal block
3244067
Mini feed-through terminal block, Mounting in conjunction with flange or securing pin terminal, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: other, color: gray
MSB 2,5-F - Mini feed-through terminal block
3244041
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: gray
MSB 2,5-NS 35 - Mini feed-through terminal block
3244119
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: gray
MSB 2,5-NS 35-PE - Mini protective conductor terminal block
3244148
Mini protective conductor terminal block, number of connections: 2, connection method: Spring-cage connection, 1 level, Rated cross section: 2.5 mm2, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: green-yellow
MSDB 2,5-NS 35 - Mini feed-through terminal block
3244300
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: gray
MSB 2,5 - Mini feed-through terminal block
3244012
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: gray
MSB 2,5-PE - Mini protective conductor terminal block
3244151
Mini protective conductor terminal block, number of connections: 2, connection method: Spring-cage connection, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: green-yellow
MSDB 2,5 OG - Mini feed-through terminal block
3073102
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: orange
MSDBV 2,5-F BU - Double-mini flange terminal block
3249185
Double-mini flange terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: direct screw connection, color: blue
MSB 2,5-NS 35 BU - Mini feed-through terminal block
3244122
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: blue
MSDB 2,5 - Mini feed-through terminal block
3244216
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: gray
MSB 2,5-M BU - Mini feed-through terminal block
3244070
Mini feed-through terminal block, Mounting in conjunction with flange or securing pin terminal, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: other, color: blue
MSDB 2,5-RZ BU - Mini feed-through terminal block
3244342
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: blue
MSB 2,5-RZ - Mini feed-through terminal block
3244164
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: gray
MSDB 2,5-NS 35 OG - Mini feed-through terminal block
3244326
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: orange
MSBV 2,5 - Mini feed-through terminal block
3249017
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: gray
MSDB 2,5 BU - Mini feed-through terminal block
3244229
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: blue
MSDB 2,5-RZ OG - Mini feed-through terminal block
3244368
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: orange
MSDBV 2,5-NS 35 BU - Mini feed-through terminal block
3249224
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: blue
MSB 2,5-F BU - Mini feed-through terminal block
3244054
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: blue
MSBV 2,5-NS 35 - Mini feed-through terminal block
3249088
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: gray
MSDBV 2,5 - Mini feed-through terminal block
3249143
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: gray
MSDB 2,5-RZ - Mini feed-through terminal block
3244339
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: gray
MSDB 2,5-RZ YE - Mini feed-through terminal block
3244371
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: yellow
MSDB 2,5-M YE - Mini feed-through terminal block
3244290
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: yellow
MSDBV 2,5 OG - Mini feed-through terminal block
3073173
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: orange
MSB 2,5-M OG - Mini feed-through terminal block
3244096
Mini feed-through terminal block, Mounting in conjunction with flange or securing pin terminal, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: other, color: orange
MSDB 2,5-M BU - Mini feed-through terminal block
3244261
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: blue
MSDBV 2,5-M OG - Mini feed-through terminal block
3073254
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: orange
MSB 2,5 OG - Mini feed-through terminal block
3244038
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: orange
MSDB 2,5-F BU - Mini feed-through terminal block
3244245
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: blue
MSDBV 2,5-M - Mini feed-through terminal block
3249198
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: gray
MSBV 2,5-M OG - Mini feed-through terminal block
3073238
Mini feed-through terminal block, can be mounted in combination with D-MSBV 2.5-F and MSBV 2.5-F, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: orange
MSDBV 2,5-NS 35 OG - Mini feed-through terminal block
3073212
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: orange
MSDBV 2,5 BU - Mini feed-through terminal block
3249156
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: blue
MSDB 2,5-FE-RZ - Mini feed-through terminal block
3244340
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: black/yellow
MSDBV 2,5-F - Double-mini flange terminal block
3249172
Double-mini flange terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: direct screw connection, color: gray
MSB 2,5 YE - Mini feed-through terminal block
3073092
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: yellow
MSB 2,5-FE-RZ - Mini feed-through terminal block
3244165
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: black/yellow
MSDB 2,5-FE-F - Mini feed-through terminal block
3244263
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: black/yellow
MSDB 2,5-NS 35 BU - Mini feed-through terminal block
3244313
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: blue
MSB 2,5-RZ OG - Mini feed-through terminal block
3244193
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: orange
MSB 2,5-RZ BU - Mini feed-through terminal block
3244177
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: blue
MSDB 2,5-M - Mini feed-through terminal block
3244258
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: gray
MSB 2,5-NS 35 OG - Mini feed-through terminal block
3244135
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: orange
MSDBV 2,5-M BU - Mini feed-through terminal block
3249208
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: blue
MSB 2,5-RZ YE - Mini feed-through terminal block
3244203
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: yellow
MSDBV 2,5-M YE - Mini feed-through terminal block
3073241
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: yellow
MSDB 2,5 YE - Mini feed-through terminal block
3073115
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: yellow
MSDBV 2,5-NS 35 - Mini feed-through terminal block
3249211
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: gray
MSDB 2,5-FE-M - Mini feed-through terminal block
3244262
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: black/yellow
MSDB 2,5-F - Mini feed-through terminal block
3244232
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: on mounting panel, color: gray
MSBV 2,5 BU - Mini feed-through terminal block
3249020
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: blue
MSDB 2,5-NS 35 YE - Mini feed-through terminal block
3073131
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: yellow
MSBV 2,5-F - Mini flange terminal block
3249059
Mini flange terminal block, can be combined with D-MSBV 2,5-F and MSBV 2,5-M, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: direct screw connection, color: gray
MSB 2,5-NS 35-PE BD:PE - Mini protective conductor terminal block
3244149
Mini protective conductor terminal block, number of connections: 2, connection method: Spring-cage connection, 1 level, Rated cross section: 2.5 mm2, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: green-yellow
MSBV 2,5-M - Mini feed-through terminal block
3249062
Mini feed-through terminal block, can be mounted in combination with D-MSBV 2.5-F and MSBV 2.5-F, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: gray
MSDBV 2,5 YE - Mini feed-through terminal block
3073160
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: yellow
MSB 2,5 BU - Mini feed-through terminal block
3244025
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: blue
MSB 2,5-FE-M - Mini feed-through terminal block
3244264
Mini feed-through terminal block, Mounting in conjunction with flange or securing pin terminal, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: other, color: black/yellow
MSDB 2,5-M OG - Mini feed-through terminal block
3244287
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 4, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: orange
MSB 2,5-M YE - Mini feed-through terminal block
3244106
Mini feed-through terminal block, Mounting in conjunction with flange or securing pin terminal, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: other, color: yellow
MBK - Mini feed-through terminal block
1401019
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection method: Screw connection, Rated cross section: 1.5 mm2, cross section: 0.2 mm2 - 2.5 mm2, mounting type: NS 15, color: gray
View replacement product 3248025
MBK 3/E-Z - Mini feed-through terminal block
1413036
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, number of connections: 2, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: gray
View replacement product 3248030
MBK 3/E-Z BU - Mini feed-through terminal block
1413078
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, number of connections: 2, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: blue
View replacement product 3248031
MBK 5/E - Mini feed-through terminal block
1415076
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 32 A, number of connections: 2, connection method: Screw connection, 1 level, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: gray
View replacement product 3248035
MBK 2,5/E-PE - Mini protective conductor terminal block
1402788
Mini protective conductor terminal block, number of connections: 2, connection method: Screw connection, 1 level, cross section: 0.2 mm2 - 2.5 mm2, mounting type: NS 15, color: green-yellow
View replacement product 3248032
MBK 5/E-Z -PE - Mini protective conductor terminal block
452043
Mini protective conductor terminal block, number of connections: 2, connection method: Screw connection, 1 level, cross section: 0.2 mm2 - 6 mm2, mounting type: NS 15, color: green-yellow
View replacement product 3248037
MBK 3/E-Z-PE - Mini protective conductor terminal block
1413117
Mini protective conductor terminal block, When aligned with a feed-through terminal block of the same shape, a partition plate must be used for insulation voltages > 250 V, number of connections: 2, connection method: Screw connection, 1 level, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: green-yellow
View replacement product 3248032
MBK 6/E - Mini feed-through terminal block
552024
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 41 A, number of connections: 2, connection method: Screw connection, Rated cross section: 6 mm2, 1 level, cross section: 0.5 mm2 - 10 mm2, mounting type: NS 15, color: gray
View replacement product 3248038
MBK 2,5/E - Mini feed-through terminal block
1414006
Mini feed-through terminal block, nom. voltage: 250 V, nominal current: 24 A, number of connections: 2, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 2.5 mm2, mounting type: NS 15, color: gray
View replacement product 3248030
MBK BU - Mini feed-through terminal block
1401093
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 17.5 A, number of connections: 2, connection method: Screw connection, Rated cross section: 1.5 mm2, 1 level, cross section: 0.2 mm2 - 2.5 mm2, mounting type: NS 15, color: blue
View replacement product 3248026
MBK 5 - Mini feed-through terminal block
1415018
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 32 A, number of connections: 2, connection method: Screw connection, Rated cross section: 4 mm2, 1 level, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: gray
View replacement product 3248035
MBK 5/E-Z - Mini feed-through terminal block
1402940
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 32 A, number of connections: 2, connection method: Screw connection, Rated cross section: 4 mm2, 1 level, cross section: 0.2 mm2 - 6 mm2, mounting type: NS 15, color: gray
View replacement product 3248035
MSBV 2,5-M YE - Mini feed-through terminal block
3073225
Mini feed-through terminal block, can be mounted in combination with D-MSBV 2.5-F and MSBV 2.5-F, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: yellow
View replacement product 3249062
MBK 3 BU - Mini feed-through terminal block
1413094
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, number of connections: 2, connection method: Screw connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: blue
View replacement product 3248031
MSBV 2,5-NS 35 YE - Mini feed-through terminal block
3073186
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: yellow
View replacement product 3249088
MBK-FS - Mini feed-through terminal block
1407013
Mini feed-through terminal block, nom. voltage: 400 V, nominal current: 16 A, number of connections: 2, connection method: Screw connection, 1st level connection left, cross section: 0.2 mm2 - 2.5 mm2, mounting type: NS 15, color: gray
MSBV 2,5 YE - Mini feed-through terminal block
3073144
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: yellow
View replacement product 3249017
MBK 10 - Mini feed-through terminal block
1402018
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 61 A, number of connections: 2, connection method: Screw connection, 1 level, cross section: 0.5 mm2 - 10 mm2, mounting type: NS 15, color: gray
View replacement product 3248038
MSB 2,5-NS 35 YE - Mini feed-through terminal block
3073128
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: yellow
View replacement product 3244119
MBK-FS/FS - Mini feed-through terminal block
1406014
Mini feed-through terminal block, nom. voltage: 400 V, nominal current: 16 A, 1 level, connection method: Spade connection, cross section: 0.5 mm2 - 1 mm2, mounting: NS 15, color: gray
MBK 2,5/E BU - Mini feed-through terminal block
1414019
Mini feed-through terminal block, nom. voltage: 250 V, nominal current: 24 A, number of connections: 2, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 2.5 mm2, mounting type: NS 15, color: blue
View replacement product 3248031
MBK 3 - Mini feed-through terminal block
1413010
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 24 A, number of connections: 2, connection method: Screw connection, Rated cross section: 2.5 mm2, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: gray
View replacement product 3248030
MSBV 2,5-NS 35 OG - Mini feed-through terminal block
3073199
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: orange
View replacement product 3249088
MBK 5/E-Z BU - Mini feed-through terminal block
1402982
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 32 A, number of connections: 2, connection method: Screw connection, Rated cross section: 4 mm2, 1 level, cross section: 0.2 mm2 - 6 mm2, mounting type: NS 15, color: blue
View replacement product 3248036
MSBV 2,5 OG - Mini feed-through terminal block
3073157
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 15, color: orange
View replacement product 3249017
MBK 5/E-FS/FS - Mini feed-through terminal block
1417074
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 16 A, 1st level connection right, connection method: Spade connection, cross section: 0.5 mm2 - 1 mm2, mounting: NS 15, color: gray
MSBV 2,5-F BU - Mini flange terminal block
3249046
Mini flange terminal block, can be combined with D-MSBV 2,5-F and MSBV 2,5-M, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: direct screw connection, color: blue
View replacement product 3249059
MSBV 2,5-NS 35 BU - Mini feed-through terminal block
3249091
Mini feed-through terminal block, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: NS 35/7,5, NS 35/15, color: blue
View replacement product 3249088
MBK 5/E BU - Mini feed-through terminal block
1415115
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 32 A, number of connections: 2, connection method: Screw connection, 1 level, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: blue
View replacement product 3248036
MBK 10 BU - Mini feed-through terminal block
1402092
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 61 A, number of connections: 2, connection method: Screw connection, 1 level, cross section: 0.5 mm2 - 10 mm2, mounting type: NS 15, color: blue
View replacement product 3248039
MBK 5/E-FS - Mini feed-through terminal block
1418073
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 16 A, 1st level connection left, connection method: Screw/plug-in connection, Rated cross section: 4 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 15, color: gray
MBK 5/E-FS BU - Mini feed-through terminal block
1418112
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 16 A, 1st level connection left, connection method: Screw/plug-in connection, Rated cross section: 4 mm2, cross section: 0.2 mm2 - 4 mm2, mounting: NS 15, color: blue
MSBV 2,5-M BU - Mini feed-through terminal block
3249075
Mini feed-through terminal block, can be mounted in combination with D-MSBV 2.5-F and MSBV 2.5-F, nom. voltage: 800 V, nominal current: 24 A, number of connections: 2, connection method: Spring-cage connection, Rated cross section: 2.5 mm2, 1 level, cross section: 0.08 mm2 - 4 mm2, mounting type: Direct mounting with flange, color: blue
View replacement product 3249062
MBK 5 BU - Mini feed-through terminal block
1415092
Mini feed-through terminal block, nom. voltage: 500 V, nominal current: 32 A, number of connections: 2, connection method: Screw connection, Rated cross section: 4 mm2, 1 level, cross section: 0.2 mm2 - 4 mm2, mounting type: NS 15, color: blue
View replacement product 3248036


Cầu nối điện siêu nhỏ (Miniature and micro terminal blocks) là gì?

Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks) là phiên bản nhỏ gọn của khối đầu cuối tiêu chuẩn, được thiết kế cho các ứng dụng có không gian hạn chế, chẳng hạn như trong chế tạo máy, tủ điều khiển và vi điện tử. Chúng cung cấp cùng chức năng như khối đầu cuối tiêu chuẩn, cho phép kết nối điện an toàn và đáng tin cậy, nhưng có kích thước nhỏ hơn.


Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Kích thước nhỏ hơn của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Theo Phoenix Contact, Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks) nhỏ hơn đáng kể so với khối đầu cuối tiêu chuẩn mà không ảnh hưởng đến chức năng hoặc độ tin cậy của kết nối.


Khả năng tiết kiệm không gian của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Chúng lý tưởng cho các ứng dụng có không gian hạn chế, như trong tủ điều khiển hoặc thiết bị nhỏ.


Tính đa năng của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Khối đầu cuối thu nhỏ có thể xử lý nhiều kích cỡ dây khác nhau, bao gồm dây lõi đặc mỏng cho cảm biến và dây xoắn dày cho các ứng dụng khác.

Phụ kiện tiêu chuẩn của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Chúng thường sử dụng các phụ kiện cầu, đánh dấu và kiểm tra tiêu chuẩn, tương thích với khối đầu cuối lớn hơn.


Siêu nhỏ gọn của của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Khối đầu cuối siêu nhỏ thậm chí còn nhỏ hơn khối đầu cuối thu nhỏ, được thiết kế cho các ứng dụng có không gian rất hạn chế, chẳng hạn như trong vi điện tử.


Độ chính xác và độ tin cậy của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Chúng rất quan trọng đối với vi điện tử, nơi độ chính xác và độ tin cậy là điều cần thiết.


Tiết kiệm không giancủa Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Các khối đầu cuối siêu nhỏ được thiết kế để lắp trên thanh ray TS 15, nhỏ hơn, nhẹ hơn và tiết kiệm hơn so với thanh ray TS 32 và TS 35, theo elmex Controls Pvt. Ltd..


Ứng dụng cụ thể của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Chúng thường được sử dụng trong các ngành công nghiệp như thang máy, tự động hóa và nơi sử dụng thanh ray loại DIN 15 (DIN 2), theo elmex Controls Pvt. Ltd..


Điểm khác biệt chính của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Kích thước của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Thu nhỏ nhỏ hơn tiêu chuẩn, trong khi siêu nhỏ thậm chí còn nhỏ hơn.


Ứng dụng của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Thu nhỏ thường được sử dụng trong chế tạo máy và tủ điều khiển, trong khi siêu nhỏ lý tưởng cho vi điện tử và các ứng dụng cực kỳ nhỏ gọn.

Kích thước dây của Cầu nối điện thu nhỏ và siêu nhỏ (Miniature and micro terminal blocks)

Cả hai đều có thể xử lý nhiều kích thước dây khác nhau, nhưng siêu nhỏ có thể phù hợp hơn với các dây mỏng hơn thường gặp trong vi điện tử.


Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact

Các Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) thích ứng với quá trình thu nhỏ ngày càng tăng trong chế tạo máy móc, thiết bị đóng cắt và chế tạo tủ điều khiển. Mặc dù có kích thước nhỏ, các khối đầu cuối sử dụng các phụ kiện cầu, đánh dấu và kiểm tra chuẩn hóa của hệ thống hoàn chỉnh CLIPLINE.


Ưu điểm của Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks)

- Tiết kiệm không gian nhờ thiết kế thu nhỏ với các tùy chọn lắp đặt linh hoạt
- Sắp xếp rõ ràng với các vạch dấu trên tất cả các điểm đầu cuối
- Phân phối điện thế dễ dàng với các cầu cắm chuẩn hóa
- Phân phối điện thế tiết kiệm không gian với các bộ phân phối điện thế siêu nhỏ gọn
- Các tùy chọn thử nghiệm cho tất cả các đầu dò thử nghiệm thông thường
- Cấu hình mô-đun và tiết kiệm thời gian với các giải pháp cắm


Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) 2 tầng của Phoenix Contact

Có khả năng lắp đặt nhanh trong không gian hạn chế

Khối đầu cuối thu nhỏ đôi MPTD cho phép tiết kiệm không gian đi dây. Nhờ trục chức năng, khối đầu cuối có thể được sử dụng rất linh hoạt mặc dù có thiết kế nhỏ gọn.


Các tính năng chính của Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact

- Công nghệ đẩy vào
- Tiết diện danh nghĩa: 2,5 mm²
- Tiết diện: 0,14 mm² ... 4,0 mm²
- Dòng điện danh nghĩa: 24 A
- Điện áp định mức: 800 V
- Kiểu lắp: NS 15, NS 35, chốt cố định, mặt bích
- Tương thích với hệ thống khối đầu cuối hoàn chỉnh CLIPLINE


Ưu điểm của Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) 2 tầng của Phoenix Contact

- Tiết kiệm không gian đáng kể với thiết kế nhỏ gọn
- Tăng tính linh hoạt với trục chức năng đơn
- Sắp xếp rõ ràng với rãnh đánh dấu trên từng điểm đầu cuối riêng lẻ
- Kết nối dây dẫn tiết kiệm thời gian với công nghệ kết nối đẩy vào không cần dụng cụ và không cần bảo trì
- Tùy chọn thử nghiệm cho tất cả các đầu dò thử nghiệm thông thường


Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact

Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact lý tưởng để lắp trong hộp điều khiển nhỏ, bảng điều khiển, hộp kết nối, v.v. Mặc dù thu nhỏ, khối đầu cuối vẫn có trục chức năng. Không giống như các khối đầu cuối khác có trục chức năng kép, khối đầu cuối thu nhỏ có trục chức năng đơn để phân phối điện thế. Trục chức năng có thể được trang bị cầu chuẩn hóa và phích cắm thử nghiệm của hệ thống khối đầu cuối hoàn chỉnh CLIPLINE. Để đảm bảo đánh dấu và do đó có hệ thống dây điện rõ ràng mặc dù thiết kế nhỏ gọn, đánh dấu chuẩn hóa của các phiên bản Đẩy vào bao phủ trục chức năng của các khối đầu cuối nhỏ. Điều này làm giảm thiết kế đi vài milimét. Mặt khác, loạt khối đầu cuối vít MUT có hai rãnh đánh dấu cao, bên ngoài để chứa vật liệu đánh dấu cao. Với sự sắp xếp xiên của đánh dấu, giống như với các khối đầu cuối UT, một khối đầu cuối nhỏ gọn cũng có thể được thực hiện ở đây.


Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact dưới dạng khối đôi

Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact đôi MPTD 2,5... cho phép tiết kiệm không gian đặc biệt khi đi dây. Các khối đôi được kết nối cố định với nhau và mang điện thế chung thông qua bốn kết nối. Do trục chức năng tích hợp, các Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact có thể được sử dụng rất linh hoạt mặc dù có thiết kế nhỏ gọn. Các Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact đôi có sẵn dưới dạng sản phẩm sẵn sàng sử dụng cũng như phiên bản mô-đun. Các phiên bản mô-đun có thể dễ dàng cắm vào nhau mà không cần sử dụng công cụ. Bạn có thể tìm thêm thông tin về điều này ở phần cuối trang.


Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) dạng mô-đun của Phoenix Contact

Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) dạng mô-đun của Phoenix Contact MPT(D) 2,5 cũng có dạng khối đơn và khối đôi dạng mô-đun. Bạn có thể chọn giữa các kiểu lắp sau: Thanh ray DIN NS 15, thanh ray DIN NS 35, lắp trực tiếp qua mặt bích hoặc lắp bằng chốt cố định.

Chọn Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) dạng mô-đun của Phoenix Contact lắp phù hợp dựa trên kiểu lắp ưa thích.

MPT(D) 2,5-RZ – chốt cố định
MPT(D) 2,5-NS35 – Thanh ray DIN
MPT(D) 2,5-NS15 – Thanh ray DIN
D-MPT 2,5-F – nắp mặt bích

Phần còn lại Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact được lấp đầy bằng các tấm M (MPT(D)2,5-M). Các Cầu nối điện này có thể dễ dàng kết nối với các cầu nối điện khác lắp để tạo thành khối đầu cuối có chốt cố định ở hai bên. Các khối đầu cuối hoàn thiện không hề thua kém các khối đầu cuối khác. Chỉ có tính linh hoạt cao hơn khi lắp đặt.


Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) dạng cắm của Phoenix Contact

Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact MPT cũng có dạng cầu nối điện dạng cắm. Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) đạng cắm của Phoenix Contact được thiết kế theo cùng cách với Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) luồn qua của Phoenix Contact. Điểm khác biệt duy nhất là kết nối cắm vào được tích hợp ở một bên thay vì kết nối Đẩy vào. Kết nối cắm vào này có thể được kết nối thông qua các đầu nối COMBI được gắn vào khối đầu cuối tương ứng. Kiểu đấu dây này mang lại lợi thế là lắp đặt nhanh chóng bằng cách dựa vào hệ thống dây điện với dây nịt cáp được lắp ráp sẵn. Để bảo vệ chống rung và cáp bị kéo ra, hệ thống CLIPLINE hoàn chỉnh cung cấp nhiều phụ kiện khác nhau như chốt và giảm căng thẳng.


Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact và bộ phân phối điện thế siêu nhỏ

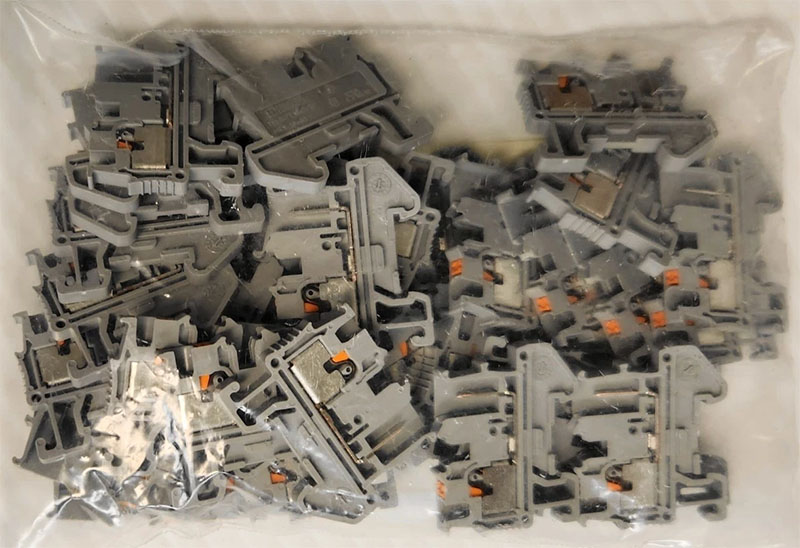

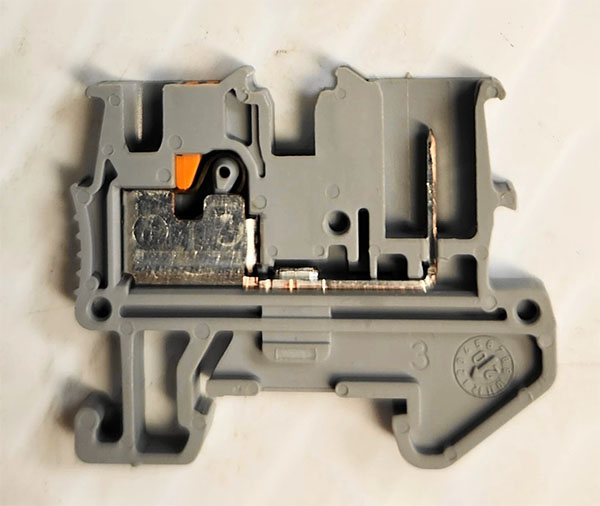

Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact chứa các dây dẫn có khả năng kết nối từ 0,14 đến 1,5 mm². Các cầu nối điện này cung cấp giải pháp đấu dây tiết kiệm không gian đặc biệt ở nhiều kiểu lắp khác nhau. Bạn có thể gắn các khối đầu cuối siêu nhỏ vào thanh ray DIN NS 15 hoặc cố định chúng trực tiếp vào tường lắp bằng chốt cố định hoặc mặt bích chốt. Các khối đầu cuối riêng lẻ có một điểm kiểm tra bổ sung để bảo dưỡng và bảo trì. Cầu nối điện thu nhỏ và siêu nhỏ (Micro and miniature terminal blocks) của Phoenix Contact cũng có sẵn dưới dạng các biến thể bộ phân phối điện thế nhỏ gọn với nhiều vị trí khác nhau. Các điểm đầu cuối riêng lẻ được đánh dấu bằng các dải đánh dấu tự dính.
