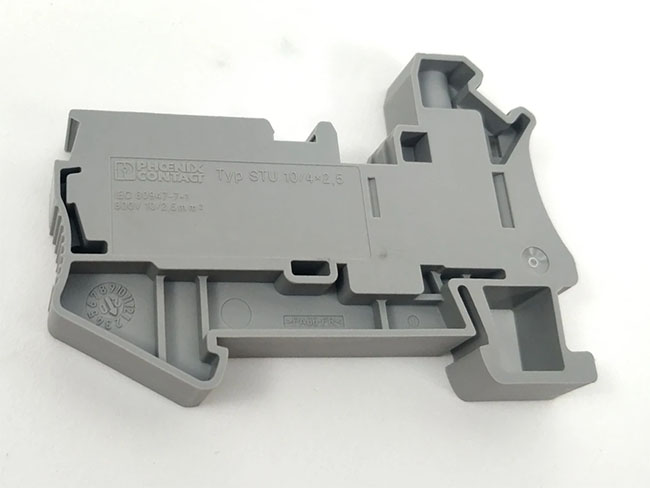

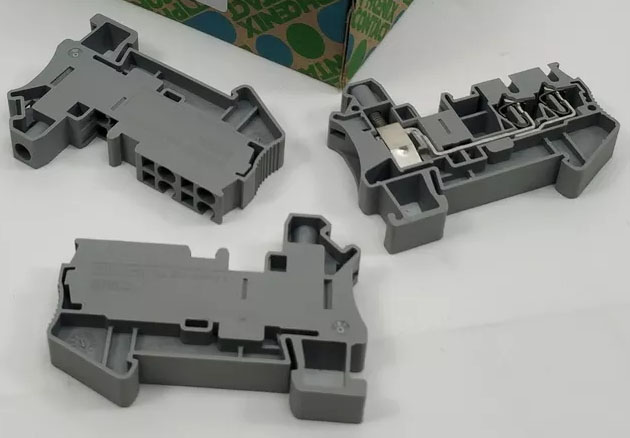

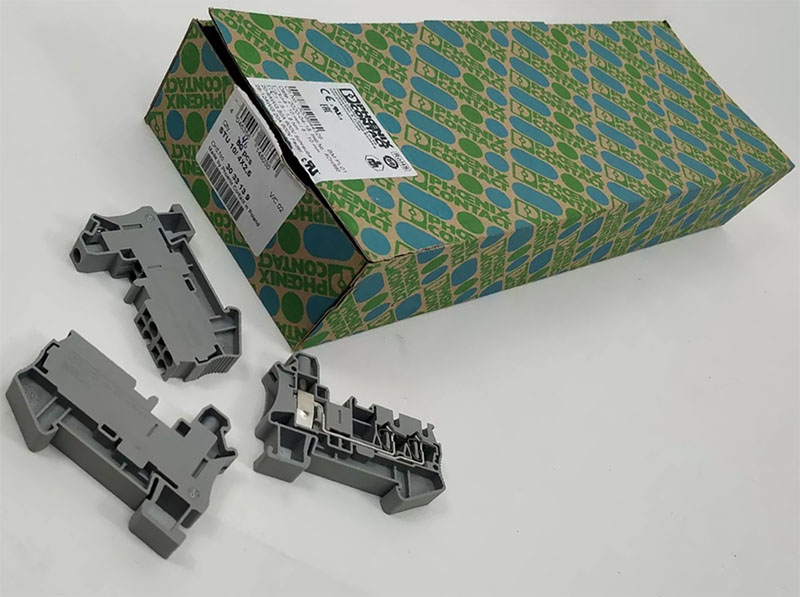

Phoenix Contact STU 10/ 4X2,5 - 3033139 là Cầu nối điện dạng Potential-collective, 800V 55A Screw-10mm2 Spring-2.5mm2 Xám



- Tài liệu kỹ thuật của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139 ở đây.



Technical data của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Product properties của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

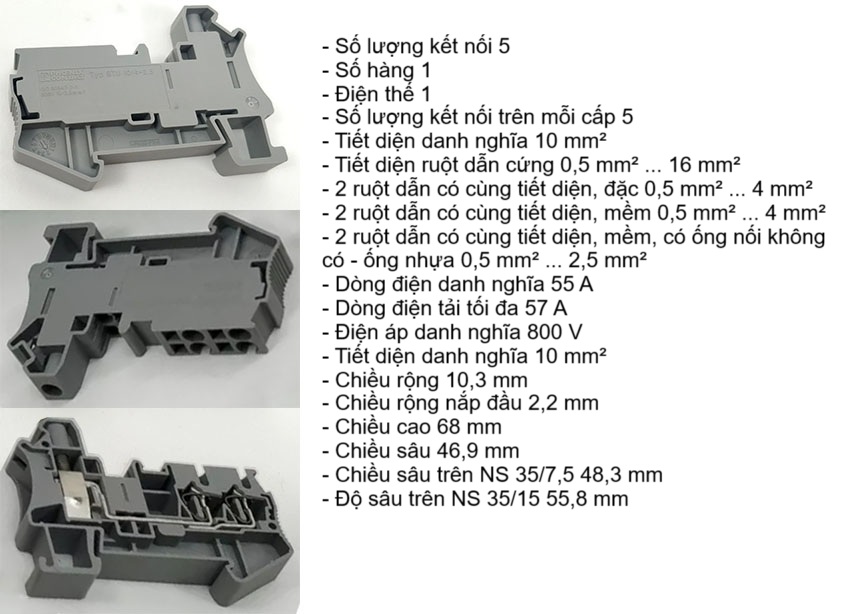

Product type	Hybrid terminal block
Product family	STU
Number of connections	5
Number of rows	1
Potentials	1
Insulation characteristics
Overvoltage category	III
Degree of pollution	3



Electrical properties của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Rated surge voltage	8 kV
Maximum power dissipation for nominal condition	1.82 W



Connection data của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Type of additional hybrid connection	UT 10
Number of connections per level	5
Nominal cross section	10 mm²
Screw thread	M4
Tightening torque	1.5 ... 1.8 Nm
Stripping length	8 mm ... 10 mm
Internal cylindrical gage	A6
Connection in acc. with standard	IEC 60947-7-1
Conductor cross section rigid	0.5 mm² ... 16 mm²
Cross section AWG	20 ... 8 (converted acc. to IEC)
Conductor cross section flexible	0.5 mm² ... 16 mm²
Conductor cross section, flexible [AWG]	20 ... 6 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)	0.5 mm² ... 10 mm²
Flexible conductor cross section (ferrule with plastic sleeve)	0.5 mm² ... 10 mm²
2 conductors with same cross section, solid	0.5 mm² ... 4 mm²
2 conductors with same cross section, flexible	0.5 mm² ... 4 mm²
2 conductors with same cross section, flexible, with ferrule without plastic sleeve	0.5 mm² ... 2.5 mm²
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve	0.5 mm² ... 6 mm²
Nominal current	55 A
Maximum load current	57 A
Nominal voltage	800 V
Nominal cross section	10 mm²
Level 1 above 1+2
Stripping length	8 mm ... 10 mm
Internal cylindrical gage	A3
Connection in acc. with standard	IEC 60947-7-1
Conductor cross section rigid	0.08 mm² ... 4 mm²
Cross section AWG	24 ... 10 (converted acc. to IEC)
Conductor cross section flexible	0.08 mm² ... 2.5 mm²
Conductor cross section, flexible [AWG]	24 ... 12 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)	0.14 mm² ... 2.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)	0.14 mm² ... 2.5 mm²
2 conductors with the same cross section, flexible, with TWIN ferrule with plastic sleeve	0.14 mm² ... 0.5 mm²
Nominal current	24 A
Maximum load current	24 A
Nominal voltage	800 V
Nominal cross section	2.5 mm²



Dimensions của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Width	10.3 mm
End cover width	2.2 mm
Height	68 mm
Depth	46.9 mm
Depth on NS 35/7,5	48.3 mm
Depth on NS 35/15	55.8 mm



Material specifications của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Color	gray (RAL 7042)
Flammability rating according to UL 94	V0
Insulating material group	I
Insulating material	PA
Static insulating material application in cold	-60 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relative insulation material temperature index (Elec., UL 746 B)	130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22	HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23	HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24	HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26	HL 1 - HL 3
Calorimetric heat release NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Surface flammability NFPA 130 (ASTM E 162)	passed
Specific optical density of smoke NFPA 130 (ASTM E 662)	passed
Smoke gas toxicity NFPA 130 (SMP 800C)	passed



Electrical tests của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Surge voltage test
Test voltage setpoint	9.8 kV
Result	Test passed
Temperature-rise test
Requirement temperature-rise test	Increase in temperature ≤ 45 K
Result	Test passed
Short-time withstand current 2.5 mm²	0.3 kA
Short-time withstand current 4 mm²	0.48 kA
Result	Test passed
Power-frequency withstand voltage
Test voltage setpoint	2 kV
Result	Test passed



Mechanical properties của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Mechanical data
Open side panel	Yes



Mechanical tests của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Mechanical strength
Result	Test passed
Attachment on the carrier
DIN rail/fixing support	NS 35
Test force setpoint	5 N
Result	Test passed
Test for conductor damage and slackening
Rotation speed	10 rpm
Revolutions	135
Conductor cross section/weight	0.08 mm² / 0.1 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
Result	Test passed
Test for conductor damage and slackening
Rotation speed	10 rpm
Revolutions	135
Conductor cross section/weight	0.5 mm² / 0.3 kg
	10 mm² / 2 kg
	16 mm² / 2.9 kg
Result	Test passed



Environmental and real-life conditions của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Aging
Temperature cycles	192
Result	Test passed
Needle-flame test
Time of exposure	30 s
Result	Test passed
Oscillation/broadband noise
Specification	DIN EN 50155 (VDE 0115-200):2008-03
Spectrum	Long life test category 2, bogie-mounted
Frequency	f1 = 5 Hz to f2 = 250 Hz
ASD level	6.12 (m/s²)²/Hz
Acceleration	3.12g
Test duration per axis	5 h
Test directions	X-, Y- and Z-axis
Result	Test passed
Shocks
Specification	DIN EN 50155 (VDE 0115-200):2008-03
Pulse shape	Half-sine
Acceleration	30g
Shock duration	18 ms
Number of shocks per direction	3
Test directions	X-, Y- and Z-axis (pos. and neg.)
Result	Test passed
Ambient conditions
Ambient temperature (operation)	-60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.)
Ambient temperature (storage/transport)	-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Ambient temperature (assembly)	-5 °C ... 70 °C
Ambient temperature (actuation)	-5 °C ... 70 °C
Permissible humidity (operation)	20 % ... 90 %
Permissible humidity (storage/transport)	30 % ... 70 %



Standards and regulations của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Connection in acc. with standard	IEC 60947-7-1
	IEC 60947-7-1



Mounting của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Mounting type	NS 35/7,5
	NS 35/15

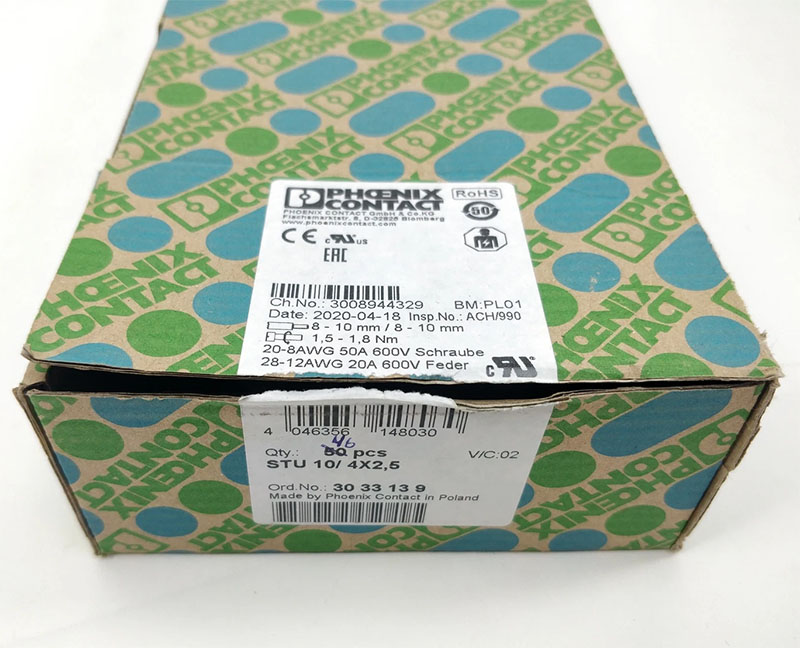

Commercial data của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

Item number	3033139
Packing unit	50 pc
Minimum order quantity	50 pc
Product key	BE2119
GTIN	4046356148030
Weight per piece (including packing)	20.7 g
Weight per piece (excluding packing)	20.7 g
Customs tariff number	85369010
Country of origin	PL



Classifications của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

ECLASS

ECLASS-13.0

27250201

ETIM

ETIM 9.0

EC000897

UNSPSC

UNSPSC 21.0

39121400



Approvals của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

EAC

Approval ID: RU C-DE.BL08.B.00644


cULus Recognized

Approval ID: E60425

	Nominal voltage UN	Nominal current IN	Cross section AWG	Cross section mm2
Use group B
Spring-cage connection	600 V	20 A	28 - 12
Screw connection	600 V	50 A	20 - 8
Use group C
Spring-cage connection	600 V	20 A	28 - 12
Screw connection	600 V	50 A	20 - 8



EAC

Approval ID: KZ7500651131219505


Environmental product compliance của Cầu nối điện Phoenix Contact STU 10/ 4X2,5 - 3033139

EU RoHS
Fulfills EU RoHS substance requirements	Yes
Exemption	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 An article-related China RoHS declaration table can be found in the download area for the respective article under "Manufacturer declaration". For all articles with EFUP-E, no China RoHS declaration table issued and required.
EU REACH SVHC
REACH candidate substance (CAS No.)	Lead (CAS: 7439-92-1)
SCIP	4b39fc3b-78d8-4be9-86db-79b177a3b772
