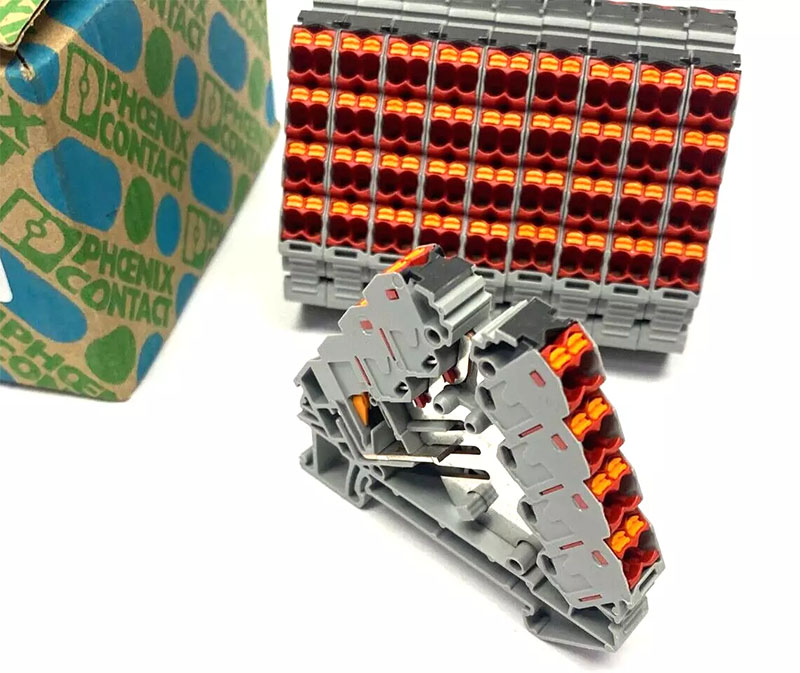

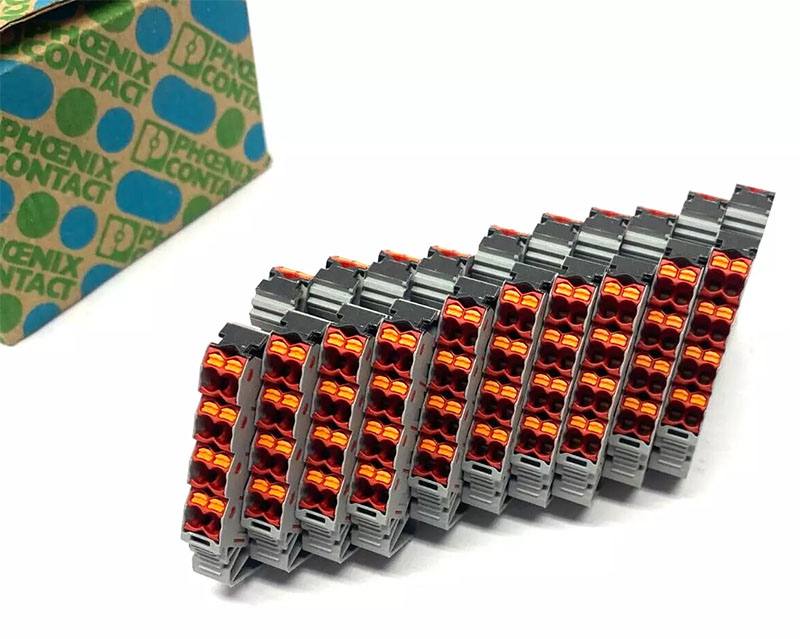

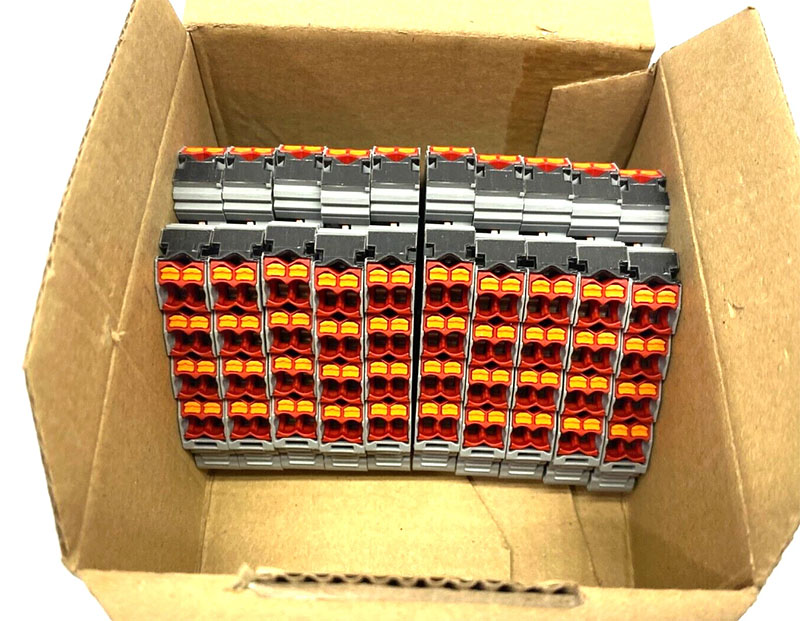

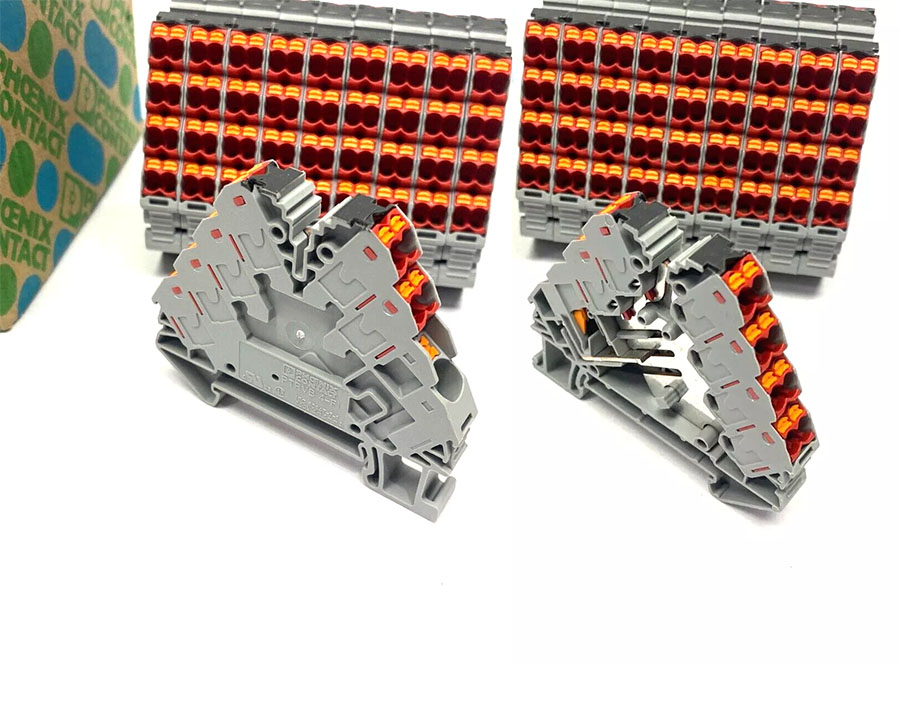

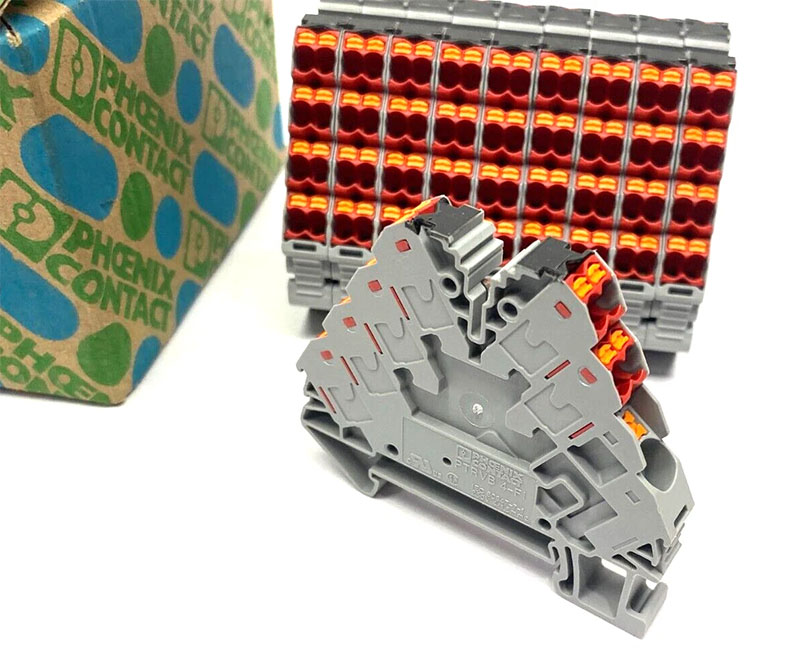

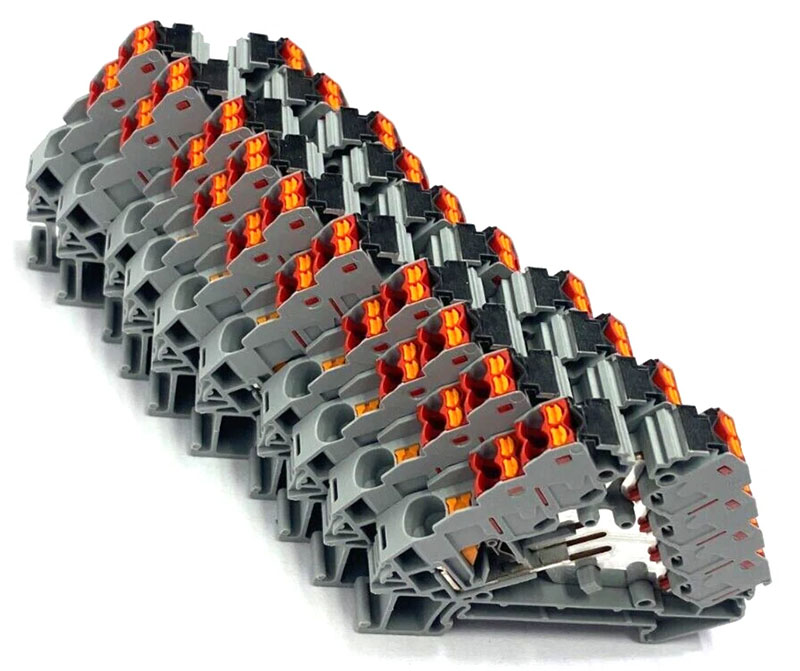

Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138 | 6mm2 250V 17.5A Push-in-1.5mm2 Feed-in-stage-4mm2 Xám

THÔNG TIN THAM KHẢO

• Danh mục Model sản phẩm PHOENIX CONTACT

•

  Wiki về Tiêu chuẩn ETIM là gì?

•

  Wiki về Tiêu chuẩn UNSPSC là gì?

• Xem thêm

Phoenix Contact PTRVB 4-FI /GY - 3270138 là Cầu nối dây tín hiệu để phân phối điện thế, 6mm2 250V 17.5A Push-in-1.5mm2 Feed-in-stage-4mm2 Xám

- Tài liệu kỹ thuật của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138 ở đây.


Technical data của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138

Product properties của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Product type	Potential distributor
Number of positions	2
Number of connections	13
Number of rows	4
Potentials	1
Insulation characteristics
Overvoltage category	III



Electrical properties của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Rated surge voltage	4 kV
Maximum power dissipation for nominal condition	0.56 W



Connection data của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Service Entrance	yes
Number of connections per level	4
Nominal cross section	1.5 mm²
Level 1+2+3 above 1
Stripping length	8 mm ... 10 mm
Connection in acc. with standard	IEC 60947-7-1
Conductor cross section rigid	0.14 mm² ... 2.5 mm²
Cross section AWG	26 ... 14 (converted acc. to IEC)
Conductor cross section flexible	0.14 mm² ... 1.5 mm²
Conductor cross section, flexible [AWG]	26 ... 16 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)	0.14 mm² ... 1.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)	0.14 mm² ... 1.5 mm²
Nominal current	17.5 A (with 1.5 mm² conductor cross section)
Maximum load current	24 A (per chamber with 2.5 mm² conductor cross section)
Maximum total current	37 A (per potential distributor)
Nominal voltage	250 V
Nominal cross section	1.5 mm²
Feed-in stage
Note	Only the “CRIMPFOX 6” crimping pliers may be used for crimping with 6 mm² stranded and ferrule.
Stripping length	10 mm ... 12 mm
Connection in acc. with standard	IEC 60947-7-1
Conductor cross section rigid	0.2 mm² ... 6 mm²
Cross section AWG	24 ... 10 (converted acc. to IEC)
Conductor cross section flexible	0.2 mm² ... 6 mm²
Conductor cross section, flexible [AWG]	24 ... 10 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)	0.2 mm² ... 6 mm²
Flexible conductor cross section (ferrule with plastic sleeve)	0.2 mm² ... 6 mm²
Nominal current	32 A (Supply, for 4 mm² conductor cross section)
Maximum load current	37 A (Service Entrance)
Nominal voltage	250 V
Nominal cross section	4 mm²
Level 1+2+3 above 1 Connection cross sections directly pluggable
Conductor cross section rigid	0.34 mm² ... 2.5 mm²
Conductor cross section, rigid [AWG]	20 ... 14 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)	0.34 mm² ... 1.5 mm²
Flexible conductor cross section (ferrule with plastic sleeve)	0.34 mm² ... 1.5 mm²
Feed-in stage Connection cross sections directly pluggable
Conductor cross section rigid	0.34 mm² ... 6 mm²
Conductor cross section, rigid [AWG]	24 ... 10 (converted acc. to IEC)
Conductor cross-section flexible (ferrule without plastic sleeve)	0.34 mm² ... 6 mm²
Flexible conductor cross section (ferrule with plastic sleeve)	0.34 mm² ... 6 mm²



Dimensions của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Width	8.3 mm
Height	64 mm
Depth on NS 35/7,5	55.5 mm
Depth on NS 35/15	63 mm



Material specifications của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Color	gray (RAL 7042)
Color of connection elements	gray
Flammability rating according to UL 94	V0
Insulating material group	I
Insulating material	PA
Static insulating material application in cold	-60 °C
Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relative insulation material temperature index (Elec., UL 746 B)	130 °C
Fire protection for rail vehicles (DIN EN 45545-2) R22	HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R23	HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R24	HL 1 - HL 3
Fire protection for rail vehicles (DIN EN 45545-2) R26	HL 1 - HL 3
Calorimetric heat release NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Surface flammability NFPA 130 (ASTM E 162)	passed
Specific optical density of smoke NFPA 130 (ASTM E 662)	passed
Smoke gas toxicity NFPA 130 (SMP 800C)	passed



Electrical tests của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Surge voltage test
Test voltage setpoint	4.8 kV
Result	Test passed
Temperature-rise test
Requirement temperature-rise test	Increase in temperature ≤ 45 K
Result	Test passed
Short-time withstand current 1.5 mm²	0.18 kA
Short-time withstand current 2.5 mm²	0.3 kA
Short-time withstand current 4 mm²	0.48 kA
Short-time withstand current 6 mm²	0.72 kA
Result	Test passed
Power-frequency withstand voltage
Test voltage setpoint	1.5 kV
Result	Test passed



Mechanical properties của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Mechanical data
Open side panel	Yes



Mechanical tests của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Mechanical strength
Result	Test passed
Attachment on the carrier
DIN rail/fixing support	NS 35
Test force setpoint	1 N
Result	Test passed
Test for conductor damage and slackening
Rotation speed	10 rpm
Revolutions	135
Conductor cross section/weight	0.14 mm² / 0.2 kg
	1.5 mm² / 0.4 kg
	2.5 mm² / 0.7 kg
Result	Test passed
Test for conductor damage and slackening
Rotation speed	10 rpm
Revolutions	135
Conductor cross section/weight	0.2 mm² / 0.2 kg
	4 mm² / 0.9 kg
	6 mm² / 1.4 kg
Result	Test passed



Environmental and real-life conditions của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Aging
Temperature cycles	192
Result	Test passed
Needle-flame test
Time of exposure	30 s
Result	Test passed
Oscillation/broadband noise
Specification	DIN EN 50155 (VDE 0115-200):2008-03
Spectrum	Long life test category 2, bogie-mounted
Frequency	f1 = 5 Hz to f2 = 250 Hz
ASD level	6.12 (m/s²)²/Hz
Acceleration	3.12g
Test duration per axis	5 h
Test directions	X-, Y- and Z-axis
Result	Test passed
Shocks
Specification	DIN EN 50155 (VDE 0115-200):2008-03
Pulse shape	Half-sine
Acceleration	30g
Shock duration	18 ms
Number of shocks per direction	3
Test directions	X-, Y- and Z-axis (pos. and neg.)
Result	Test passed
Ambient conditions
Ambient temperature (operation)	-60 °C ... 105 °C (max. short-term operating temperature RTI Elec.)
Ambient temperature (storage/transport)	-25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C)
Ambient temperature (assembly)	-5 °C ... 70 °C
Ambient temperature (actuation)	-5 °C ... 70 °C
Permissible humidity (storage/transport)	30 % ... 70 %



Standards and regulations của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Connection in acc. with standard	IEC 60947-7-1
	IEC 60947-7-1



Mounting của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Mounting type	NS 35/7,5
	NS 35/15



Commercial data của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

Item number	3270138
Packing unit	10 pc
Minimum order quantity	1 pc
Product key	BE6211
Catalog page	Page 48 (C-1-2019)
GTIN	4055626355238
Weight per piece (including packing)	20.546 g
Weight per piece (excluding packing)	20.31 g
Customs tariff number	85369010
Country of origin	PL



Classifications của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

ECLASS

ECLASS-13.0

27250119

ETIM

ETIM 9.0

EC000897

UNSPSC

UNSPSC 21.0

39121400



Approvals của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

CSA

Approval ID: 2030668


IECEE CB Scheme

Approval ID: NL-58817

	Nominal voltage UN	Nominal current IN	Cross section AWG	Cross section mm2
	250 V	17.5 A



EAC

Approval ID: RU C-DE.BL08.B.00682


cULus Recognized

Approval ID: E60425


KEMA-KEUR

Approval ID: 71-102890

	Nominal voltage UN	Nominal current IN	Cross section AWG	Cross section mm2
Only flexible conductors	250 V	17.5 A		0.14 - 1.5
Only rigid conductors	250 V	17.5 A		0.14 - 2.5



cULus Recognized

Approval ID: E60425

DNV

Approval ID: TAE000016Y


cULus Recognized

Approval ID: E60425


Environmental product compliance của Cầu nối tín hiệu Phoenix Contact PTRVB 4-FI /GY - 3270138​

EU RoHS
Fulfills EU RoHS substance requirements	Yes (No exemptions)
China RoHS
Environment friendly use period (EFUP)	EFUP-E No hazardous substances above the limits
EU REACH SVHC
REACH candidate substance (CAS No.)	No substance above 0.1 wt%
