Đầu báo lửa hồng ngoại Tyco FV411f (516.300.411) | Triple IR Flame Detector

THÔNG TIN THAM KHẢO

• Danh mục Model sản phẩm TYCO

•

  Cảm biến nhiệt độ Sick THTE -Hợp vệ sinh và linh hoạt nhờ ống bảo vệ

•

  Cảm biến nhiệt độ Sick TBT-

• Xem thêm

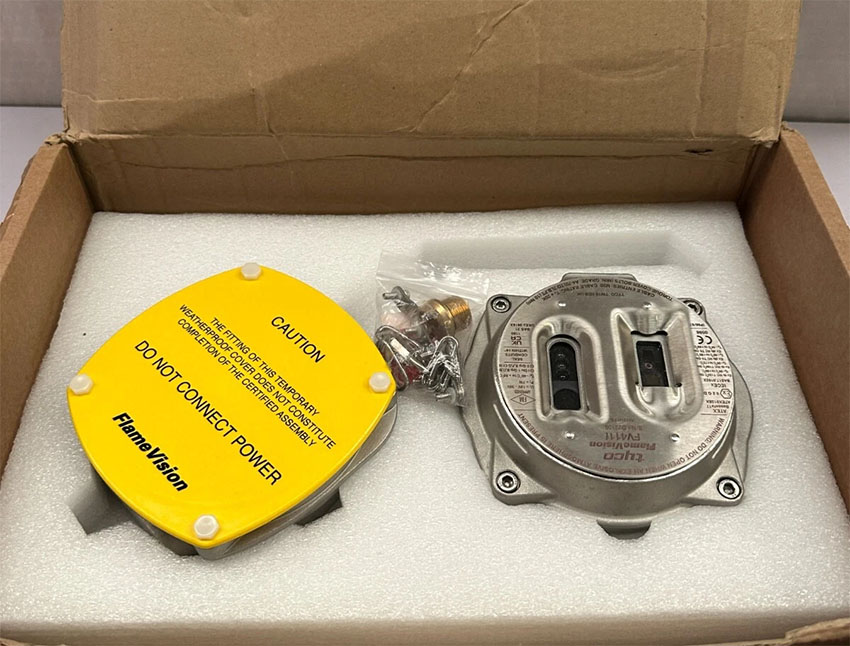

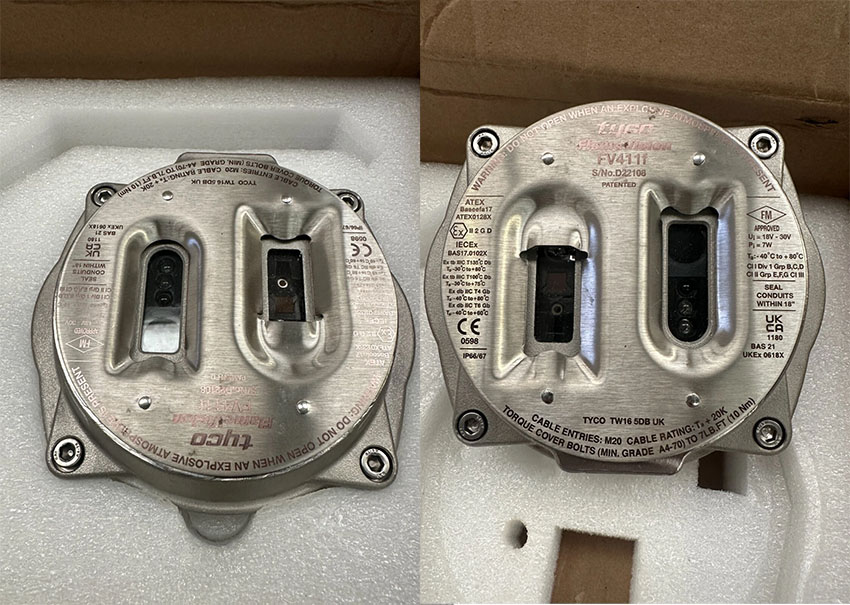

Tyco FV411F (516.300.411) | Fireclass Triple Infrared Flame Detector là Đầu báo lửa hồng ngoại nhân ba

Fireclass 516.300.411FC FV411F Triple Infrared Flame Detector
Dòng FV400 sử dụng công nghệ Triple IR Solar Blind để phát hiện ngọn lửa. Điều này cung cấp một giải pháp đáng tin cậy và hiệu quả về chi phí trong các ứng dụng phát hiện ngọn lửa tiêu chuẩn, đặc biệt là ở những nơi có mối nguy hiểm đơn lẻ trong trường nhìn. Các đầu báo FV400 sử dụng công nghệ cảm biến Mù năng lượng mặt trời Triple IR và các thuật toán phát hiện ngọn lửa để cung cấp khả năng phát hiện hiệu suất cao cho các đám cháy hydrocacbon. Điều này bao gồm khả năng cảm nhận ngọn lửa một cách đáng tin cậy thông qua mật độ cao của hơi dung môi và khói đen, tăng xác suất phát hiện sớm với độ nhạy cao nhất quán với ngọn lửa trong toàn bộ trường quan sát.

Chúng cũng đảm bảo phát hiện nhất quán nhiều loại nhiên liệu hydrocacbon khác nhau từ rượu đến nhiên liệu hàng không. Nhiều giao diện được cung cấp với tùy chọn của một camera CCTV tích hợp để cung cấp một phương tiện trực quan để xác minh người vận hành.

Các tính năng chính của Đầu báo lửa hồng ngoại Tyco FV411f (516.300.411)

- Công nghệ cảm biến mù năng lượng mặt trời Triple IR
- Nhiều giao diện trường
- Phạm vi phát hiện: Lên đến 65 m đối với ngọn lửa 0,1 m2n-heptanepan
- Giám sát đường dẫn quang học tự động
- Mô phỏng ngọn lửa toàn phần và kiểm tra đi bộ từ xa giúp giảm chi phí thời gian tồn tại liên tục của việc cài đặt phát hiện ngọn lửa
- Xác minh video qua camera chống cháy tùy chọn tích hợp
- Nhanh chóng và đáng tin cậy, phát hiện ngọn lửa có độ nhạy cao với khả năng chống cảnh báo giả cao, trong toàn bộ trường nhìn rộng
- Phát hiện nhất quán các kích cỡ ngọn lửa khác nhau từ nhiều loại nhiên liệu hydrocacbon như xenluloza gỗ, rượu đến nhiên liệu hàng không (JP4 và JP5)
- Đơn giản hóa việc xử lý cảnh báo cho các tình huống điều khiển từ xa
- Khả năng chống báo động giả tuyệt vời. Được chứng minh là miễn nhiễm với các nguồn bức xạ thông thường (liên tục hoặc điều biến) như đèn halogen, tia chớp, tia X, tia lửa, hào quang, hàn, lò sưởi, v.v.
- Không bị ảnh hưởng bởi ánh sáng mặt trời, hoàn toàn mù mặt trời

Chi tiết dòng sản phẩm FLAMEVision Flame Detectors TYCO FV300 và FV400

Dòng đầu dò ngọn lửa FLAMEVision Flame Detectors TYCO FV300 và FV400 sử dụng công nghệ mảng IR được cấp bằng sáng chế và công nghệ rèm năng lượng mặt trời ba IR để cung cấp các giải pháp phát hiện cháy đáng tin cậy và tiết kiệm chi phí. FLAMEVision Flame Detectors TYCO FV300 và FV400 có thể được tin cậy trong các tình huống phụ thuộc cao, trong đó phát hiện ngọn lửa nhanh và chính xác là điều cần thiết. Đầu dò FLAMEVision Flame Detectors TYCO FV300 và FV400 cung cấp hiệu suất vượt trội trong mọi điều kiện thời tiết và mọi tình huống chiếu sáng với lợi ích bổ sung là thông tin vị trí sự kiện cháy do mảng IR cung cấp./ The FLAME Vision family of flame detectors use patented IR array and triple IR solar blind technologies to provide reliable and cost effective fire detection solutions. FLAMEVision can be trusted in high dependency situations where fast acting and accurate flame detection is essential. FLAMEVision detectors offer superior performance in all weather conditions and all lighting situations with the added benefit of fire event location information provided by the IR array.

FLAMEVision Flame Detectors TYCO FV300 và FV400 có thể bảo vệ mọi rủi ro hydrocarbon trong môi trường nguy hiểm, nổ và không nguy hiểm được phân loại. Có nhiều tùy chọn thiết kế hệ thống có sẵn với giao diện giám sát và điều khiển linh hoạt và camera video tích hợp cho mục đích xác minh. Các quy trình lắp đặt và bảo trì dễ dàng và hiệu quả, giảm thiểu chi phí sở hữu trọn đời và giảm nhu cầu về thiết bị kiểm tra phức tạp và đào tạo người vận hành trình độ cao/ FLAMEVision can protect all hydrocarbon risks in classified hazardous explosive and non hazardous atmospheres.There is a wide range of system design options available with flexible monitoring and control interfaces and integrated video camera for verification purposes. Installation and maintenance procedures are easy and efficient, minimising the lifetime cost of ownership and reducing the need for complex test equipment and high level operator training.


Những lợi ích của FLAMEVision Flame Detectors TYCO FV300 và FV400

- Độ tin cậy Lựa chọn mảng IR hoặc công nghệ rèm che bức xạ mặt trời Triple IR nâng cao cho phép người dùng tùy chỉnh hệ thống của họ để cung cấp khả năng phát hiện cháy nhanh chóng và đáng tin cậy/ Reliability Choice of IR array or enhanced Triple IR solar blind technologies allow users to tailor their systems to provide reliable and fast fire detection.

- FLAMEVision Flame Detectors TYCO FV300 và FV400 phản ứng nhanh để giảm thiểu tác động của hỏa hoạn và cải thiện an toàn tính mạng thông qua phát hiện với ít gián đoạn và thời gian chết hơn/ Fast Acting FLAMEVision reacts to minimise the effect of fire and improve life safety through detection with less disruption and downtime.

- Độ chính xác Thông tin vị trí sự kiện sẽ xác định chính xác vị trí hỏa hoạn bằng cách sử dụng mảng IR để cho phép tắt và dập tắt mục tiêu/ Accuracy Event location information will pin point fire using the IR array to allow targeted shutdown and suppression.

- Xác minh người vận hành Camera video tích hợp tùy chọn hỗ trợ xác minh người vận hành và đảm bảo thực hiện các hành động tối ưu. Lợi ích bổ sung của phân tích sau sự kiện và hỗ trợ và xác minh sự liên kết/ Operator verification The optional built-in video camera assists operator verification and ensures optimum actions are taken. Additional benefit of post event analysis and to aid and verify alignment.

- Bảo vệ tối ưu trong mọi điều kiện thời tiết/ Optimum protection in all weather conditions

- FLAMEVision Flame Detectors TYCO FV300 và FV400 duy trì độ nhạy bằng cách sử dụng các cảm biến IR nâng cao trong điều kiện mưa lớn, tuyết, sương mù và sương buổi sáng/ FLAMEVision maintains sensitivity using the enhanced IR sensors through heavy rain, snow, fog and morning dew

- Sử dụng trong môi trường dễ nổ nguy hiểm/ Use in Hazardous explosive atmospheres

- FLAMEVision Flame Detectors TYCO FV300 và FV400 được chấp thuận để bảo vệ bất kể phân loại khu vực cho tất cả các ứng dụng trên toàn bộ cơ sở/ FLAMEVision is approved for protection regardless of area classifications for all applications throughout the facility

- Giảm lượng hàng tồn kho phụ tùng và bảo trì đơn giản hơn/ Reduced spares inventory and simpler maintenance

- Thiết bị kiểm tra an toàn nội tại, chi phí thấp và dễ sử dụng giúp đơn giản hóa việc bảo trì và giảm chi phí dịch vụ. Bố trí lắp đặt cơ học và cáp phổ biến giúp việc lắp đặt FLAMEVision Flame Detectors TYCO FV300 và FV400 trở nên dễ dàng/ Intrinsically safe, low cost and easy to use test equipment simplifies maintenance and reduces service costs. Universal mechanical mounting and cabling arrangements makes FLAMEVision installation friendly

- Tích hợp dễ dàng FLAMEVision Flame Detectors TYCO FV300 và FV400 kết nối với các hệ thống kiểm soát và an toàn tại chỗ thông qua một loạt các giao diện công nghiệp tiêu chuẩn/ Easy integration FLAMEVision interconnects to site control and safety systems via a range of standard industrial interfaces

- Mặt nạ động FLAMEVision Flame Detectors TYCO FV300 và FV400 duy trì phạm vi phát hiện ngay cả khi ngọn lửa là một phần của quy trình được bảo vệ/ Dynamic masking FLAMEVision maintains detection coverage even when a flame is part of the process being protected

- Sự an tâm hoàn toàn Đầu dò FLAMEVision Flame Detectors TYCO FV300 và FV400 liên tục theo dõi tất cả các thiết bị điện tử và thực hiện các thử nghiệm cửa sổ quang học thường xuyên/ Complete piece of mind FLAMEVision detectors continually monitor all electronics and perform regular optical window tests


Tyco FLAMEVision FV300

Tyco FLAMEVision FV300 sử dụng công nghệ cảm biến dựa trên Mảng hồng ngoại để cung cấp đầu báo cháy có thể lập trình tối ưu. Một mảng gồm 256 cảm biến hồng ngoại cộng với hai kênh quang học sẽ quan sát khu vực được bảo vệ. Các thuật toán mạnh mẽ chạy trên Bộ xử lý tín hiệu số (DSP) được điều chỉnh theo đặc điểm của đám cháy và phân tích các tín hiệu từ các kênh này để nhanh chóng và đáng tin cậy xác định đám cháy. Một lợi thế chính của việc sử dụng mảng là đầu báo có thể xác định chính xác vị trí của ngọn lửa trong phạm vi quan sát. Thông tin vị trí được sử dụng để phủ một điểm đánh dấu trên đầu ra video trực tiếp để làm nổi bật vị trí đám cháy. Người dùng có thể nhanh chóng xem vị trí của một đám cháy hoặc nhiều đám cháy và quyết định hành động thích hợp. Thông tin vị trí cũng có sẵn trên giao diện mạng lưới hiện trường. Các khu vực do người dùng xác định trong phạm vi quan sát có thể được che và bỏ che một cách động để cải thiện độ tin cậy và duy trì phạm vi phủ sóng tối đa mọi lúc. Đầu báo có thể được cung cấp với một camera video màu tích hợp tùy chọn để hiển thị hình ảnh trực tiếp của phạm vi quan sát, ngoài thông tin về vị trí báo động và trạng thái có sẵn theo tiêu chuẩn trên đầu ra video/ FLAMEVision FV300 uses Infra-Red Array based sensing technology to provide the ultimate programmable flame detector. An array of 256 infra-red sensors plus two optical channels view the protected area. Powerful algorithms running on a Digital Signal Processor (DSP) are tuned to the characteristics of a fire and analyse the signals from these channels to quickly and reliably identify fires. A key advantage of using an array is that the detector can accurately identify the location of the flame within the field of view. The location information is used to overlay a marker on the live video output to highlight the fire location. The user can quickly see the location of one fire or multiple fires and decide on the appropriate action. The location information is also available on the field network interface. User defined areas within the field of view can be masked and un-masked dynamically to improve reliability and maintain maximum coverage at all times. The detector can be supplied with an optional integral colour video camera to display a live image of the field of view, this is in addition to the alarm location and status information which is available as standard on the video output.


Đặc tính của Tyco FLAMEVision FV300

- Đầu dò dựa trên mảng nâng cao/ Advanced array based detector

- Xử lý tín hiệu mạnh mẽ trên DSP với các thuật toán để phát hiện ngọn lửa đáng tin cậy/ Powerful signal processing on DSP with algorithms to give reliable flame detection

- Phạm vi phát hiện: Trên 50 m đối với đám cháy chảo n-heptane 0,1 m2/ Detection range: Over 50 m for 0.1 m2 n-heptane pan fire

- Trường nhìn: 90° ngang, 85° dọc với phạm vi đầy đủ được duy trì/ Field of view: 90° horizontal, 85° vertical with full range maintained

- Khả năng miễn dịch cao với báo động giả/ High immunity to false alarms

- Màn che nắng/ Solar blind

- Che khuất các khu vực trong trường nhìn/ Masking of areas in field of view

- Giám sát đường dẫn quang tự động/ Automatic optical path monitoring

- Tính năng tự kiểm tra và dịch vụ nâng cao/ Advanced self test and service features

- Camera video tích hợp (tùy chọn): Xem khu vực được bảo vệ với vị trí báo động và lớp phủ trạng thái/ Built-in video camera (option): View protected area with alarm location and status overlay

- IEC 61508 Approved (SIL2) *1


Tyco FLAMEVision FV400

Tyco FLAMEVision FV400 sử dụng công nghệ Triple IR Solar Blind để phát hiện ngọn lửa. Công nghệ này cung cấp giải pháp đáng tin cậy và tiết kiệm chi phí trong các ứng dụng phát hiện ngọn lửa tiêu chuẩn, đặc biệt là khi chỉ có một mối nguy hiểm trong trường nhìn. Các đầu dò Tyco FLAMEVision FV400 sử dụng công nghệ cảm biến Triple IR Solar Blind và thuật toán phát hiện ngọn lửa để cung cấp khả năng cảm biến hiệu suất cao cho các đám cháy hydrocarbon. Điều này bao gồm khả năng cảm nhận ngọn lửa một cách đáng tin cậy thông qua mật độ cao của hơi dung môi và khói đen, tăng khả năng phát hiện sớm với độ nhạy cao nhất quán với ngọn lửa trên toàn bộ trường nhìn. Chúng cũng đảm bảo phát hiện nhất quán nhiều loại nhiên liệu hydrocarbon khác nhau từ cồn đến nhiên liệu hàng không. Nhiều giao diện được cung cấp với tùy chọn camera CCTV tích hợp để cung cấp phương tiện trực quan để xác minh người vận hành/ FLAMEVision FV400 uses Triple IR Solar Blind technology for flame detection. This provides a reliable and cost effective solution in standard flame detection applications especially where there is a single hazard in the field of view. The FV400 FLAMEVision detectors use Triple IR Solar Blind sensing technology and flame detection algorithms to provide high performance sensing capabilities for hydrocarbon fires. This includes the ability to reliably sense flames through high densities of solvent vapours and black smoke, increasing the probability of early detection with consistent high sensitivity to flame throughout the whole field of view. They also ensure consistent detection of many different types of hydrocarbon fuels from alcohol to aviation fuel. Multiple interfaces are provided with the option of an integral CCTV camera to provide a visual means of operator verification.

Phiên bản an toàn nội tại FV421i phù hợp để sử dụng trong môi trường I.S (EXia) khi sử dụng với rào cản thích hợp/ Intrinsically safe version FV421i is suitable for use in I.S (EXia) environments when used with the appropriate barrier.


Đặc tính của Tyco FLAMEVision FV400

- Công nghệ cảm biến mù năng lượng mặt trời Triple IR/ Triple IR solar blind sensing technology
- Nhiều giao diện trường/ Multiple Field Interfaces
- Phạm vi phát hiện: Lên đến 65 m đối với đám cháy chảo n-heptane 0,1 m2/ Detection range: Up to 65 m for 0.1 m2 n-heptane pan fire
- Giám sát đường dẫn quang tự động,/ Automatic optical path monitoring,
- Mô phỏng ngọn lửa tích hợp và thử nghiệm đi bộ từ xa giúp giảm chi phí trọn đời của hệ thống phát hiện ngọn lửa/ Integral flame simulation and remote walk test help reduce the on going life time cost of the flame detection installation
- Xác minh video thông qua camera chống cháy tùy chọn tích hợp/ Video verification via the integrated optional flameproof camera

*1 note: FV421i feature coming soon.


Technical Specifications của FLAMEVision Flame Detectors TYCO FV300 và FV400

Mechanical - Detector FLAMEVision Flame Detectors TYCO FV300 và FV400

- Dimension: 156 mm H x 155 mm W x 99 mm D
- Weight : 4 kg
- Gland entry: 2 x M20
- Material: Stainless steel 316L, ANC4BF
- CLC to BS3146: Part 2
- Guard/label plate: Stainless steel 316S16 to BS 1449: Part 2
- Screws external: Stainless steel 316 A4
- Detection window: Sapphire
- Camera window: Toughened glass

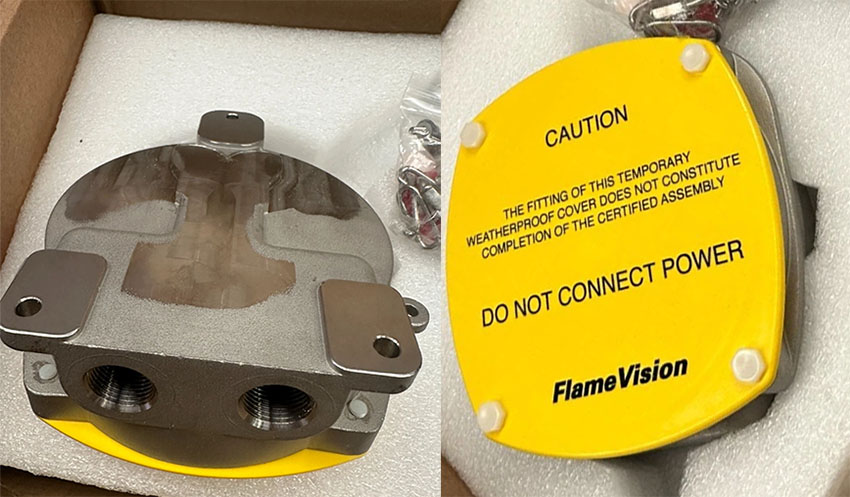

- Mechanical - Bracket
- Dimension: 181 mm H x 125 mm W x 95 mm D
- Material: Stainless steel 316S16 to BS 1449: Part 2
- Weight: 1.54 kg


Environmental FLAMEVision Flame Detectors TYCO FV300 và FV400

- Operating temp: -40°C to +80°C
- Storage temp: -40°C to + 80°C
- Operating temp of camera:
- -10°C to +50°C
- Storage temp with camera:
- -20°C to + 70°C
(operating temperature is reduced for T5 risks)
- Relative humidity : 99% (non condensing)
- Enclosure: IP 66
- Flameproof certification:
ATEX Ex II 2 G D , IECEx & FM
EN54 Approval
CPR EN54-10:2002 + A1:2005

- FV400 is classified as Class 1 on the Extended and Normal range settings.
- FV400 is certified as Class 3 on the Half range setting.
- FV300 is classified as Class 1


Camera Specification FLAMEVision Flame Detectors TYCO FV300 và FV400

- Composite video: (1 V p-p) into 75 Ohm via twisted pair balum
- Horizontal resolution: Standard 450 TVL
- Light sensitivity (-30 IRE): 0.3 Lux

*1 Installation manual should be consulted for specific applications.
*2 Feature under implementation.
*3 FV421i is not available with a relay output,camera and heater options.


Detector performance FLAMEVision Flame Detectors TYCO FV300 và FV400

Max Range (0.1m² n heptane): FV400 65 m, FV300 50 m*1 Field of view: 90° horizontal, 85° vertical


Interfaces FLAMEVision Flame Detectors TYCO FV300 và FV400

FV300

- Modbus
- 4-20 mA Sink or source
- Fire & fault relay contacts NO or NC*
- Composite video o/p


FV400

- Modbus
- 4-20 mA Sink or source
- Conventional detector I/F
- Tyco MZX Digital
- Fire & fault relay contacts NO or NC
- Composite Video o/p (Camera option only)
- HART interface *2


Electrical FLAMEVision Flame Detectors TYCO FV300 và FV400

FV300

- Supply voltage: 20 to 30 Vdc
- Current consumption (max):
- 196 mA quiescent, 205 mA Alarm (24 Vdc)
- Heater: 90 mA@24vdc
- Connections: 2.5 mm2 (14AWG) Terminals


FV400

- Supply voltage: 18 to 30 Vdc
- Current consumption: 8 mA quiescent 20 mA Alarm (24 Vdc - interface dependant)
- Camera: 85 mA@24 V
- Window Heater: 245 mA @ 24 V
- External supply required only for camera, heater or MODBUS options
- Connections: 2.5 mm2 (14AWG) Terminals


FV421i

- Supply Voltage: 18 to 28V
- Current consumption: 1.5mA quiescent, 6ma Alarm (24V, Interface dependent).

Vui lòng tham khảo hướng dẫn kỹ thuật phù hợp khi sử dụng bất kỳ sản phẩm nào thuộc dòng Flame Vision cho các ứng dụng và cài đặt cụ thể/ Please refer to the appropriate technical manuals when utilising any of the Flame Vision range for specific applications and installations.


Ordering Information FLAMEVision Flame Detectors TYCO FV300 và FV400

516.300.006
FV311S
Infrared array flame detector

516.300.008
FV311SC
Infrared array flame detector - PAL camera

516.300.007
FV311SC-N
Infrared array flame detector - NTSC camera

516.300.411
FV411f
Triple infrared flame detector

516.300.412
FV412f
Triple infrared flame detector with PAL camera

516.300.413
FV413f
Triple infrared flame detector with NTSC camera

516.300.421
FV421i
Triple infrared flame intrinsically safe detector


Ancillary equipment

517.300.001
MB300
FLAMEVision mounting bracket

517.300.002
WH300
FLAMEVision weather hood

517.300.021
WT300
FLAMEVision walk test tool

517.300.022
CTI300
FLAMEVision off-line configuration tool

517.300.024
CTI400
FLAMEVision off-line configuration tool

517.300.006
MK300
FLAMEVision field spares kit

517.300.025
CTI420
FLAMEVision configuration tool kit
