Chống sét dây tín hiệu Phoenix Contact S-PT-EX-24DC-1/2" - 2800035

Chống sét dây tín hiệu Phoenix Contact S-PT-EX-24DC-1/2" - 2800035

2,260
Nhà sản xuất:

Phoenix Contact

;

Xuất xứ: Germany

Giá sỉ:

Giá tốt nhất xem...0909186879 dienelectrics@gmail.com

Khuyến mãi:có discount
Bảo hành:12 Tháng (Chính hãng)
Thanh toán:C.O.D / Bảo lãnh TT / Linh hoạt
Vận chuyển:Miễn phí Tp.HCM, vùng phụ cận
Thông tin nổi bật
Chống sét lan truyền cho đường tín hiệu đo lường, điều khiển trong mô-đun screw-on, IP67 cho đầu cảm biến, kết nối ½-inch 14 NPT. Thử nghiệm trong acc. Khu vực Ex Ex d / Ex tD / Ex ia IIC / Ex iaD. Có thể dùng trong fieldbus sys theo khái niệm FISCO.

Phoenix Contact S-PT-EX-24DC-1/2" - 2800035 là Chống sét lan truyền đường tín hiệu đo lường, Ex d/Ex tD/Ex ia IIC/Ex iaD, FISCO, HART, SIL 3

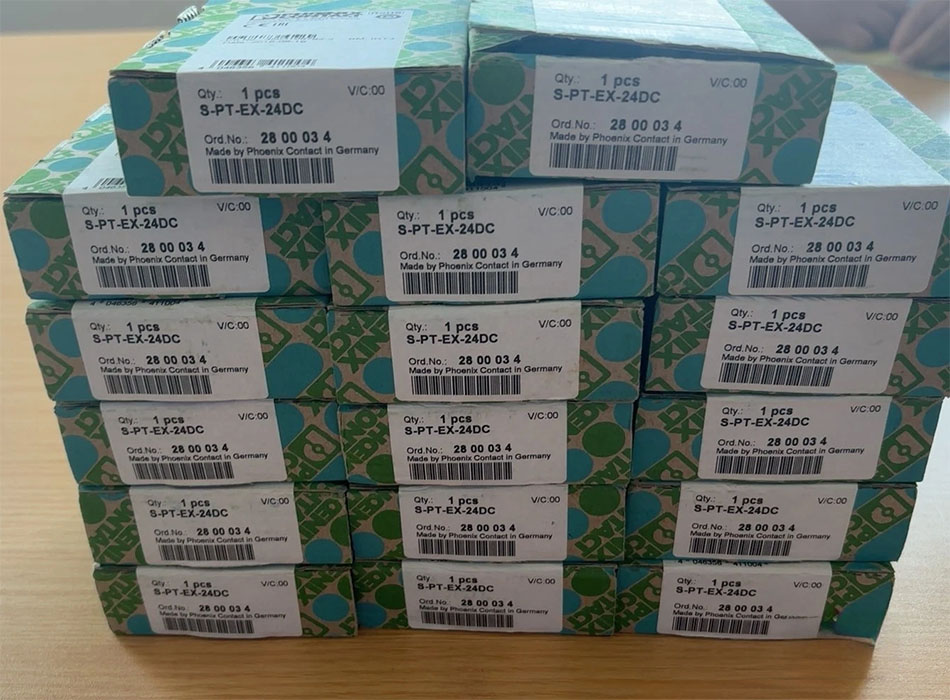

Phoenix Contact S-PT-EX-24DC-1/2" (2800035)


Ưu điểm nổi bật

- Arresters in hexagonal pipe with various outer threads


- Xem Tài liệu chi tiết Chống sét lan truyền đường tín hiệu Cảm biến đo lường (Ex) - Phoenix Contact - S-PT-EX-24DC-1/2" - 2800035



 - Xem Tài liệu hướng dẫn lắp đặt Chống sét lan truyền đường tín hiệu Cảm biến đo lường (Ex) - Phoenix Contact - S-PT-EX-24DC-1/2" - 2800035

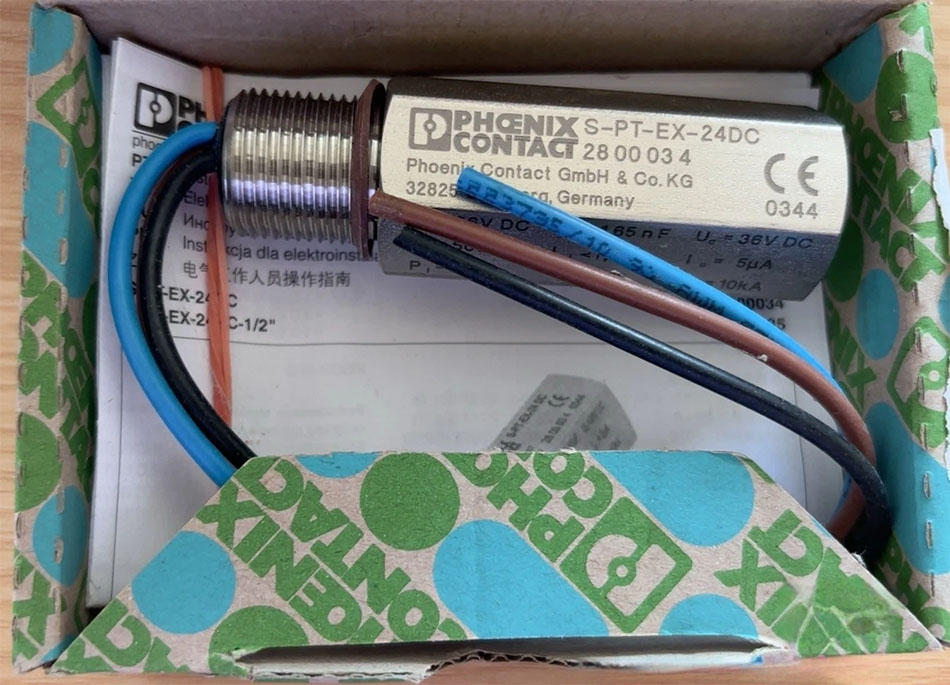

SPD Phoneix Contact S-PT-EX-24DC-1/2" - 2800035


Kích thước tiêu chuẩn

Height 28 mm
Width 28 mm
Depth 79 mm


Điều kiện môi trường hoạt động

Ambient temperature (operation) -40 °C ... 80 °C (non-Ex)
Altitude ≤ 2000 m (amsl (above mean sea level))
Degree of protection IP67


Thông tin chung

Housing material Stainless steel
Color silver
Standards for cearances and creepage distances IEC 60664-1
  IEC 60079-11
Mounting type 1/2" NPT
Type Screw-in module
Number of positions 2
Direction of action Line-Line & Line-Earth Ground


Mạch bảo vệ

IEC test classification C1
  C2
  C3
  D1
Nominal voltage UN 24 V DC
Maximum continuous voltage UC 36 V DC
  25 V AC
Operating effective current IC at UC ≤ 5 µA
Residual current IPE ≤ 2 µA
Nominal discharge current In (8/20) µs (Core-Core) 260 A
Nominal discharge current In (8/20) µs (core-earth) 10 kA
Pulse discharge current Iimp (10/350) µs 1 kA
Total discharge current Itotal (8/20) µs 20 kA
Total discharge current Itotal (10/350) µs 2 kA
Max. discharge current Imax (8/20) µs maximum (Core-Core) 260 A
Max. discharge current Imax (8/20) µs maximum (Core-Earth) 20 kA
Nominal pulse current Ian (10/1000) µs (Core-Core) 50 A
Output voltage limitation at 1 kV/µs (core-core) spike ≤ 130 V
Output voltage limitation at 1 kV/µs (core-earth) spike ≤ 1.1 kV
Output voltage limitation at 1 kV/µs (core-core) static ≤ 60 V
Voltage protection level Up (core-core) ≤ 65 V (C3 - 10 A)
Voltage protection level Up (core-ground) ≤ 1.1 kV (C3 - 100 A)
  ≤ 1.1 kV (C1 - 1 kV/500 A)
  ≤ 1.2 kV (C2 - 10 kV / 5 kA)
Response time tA (core-core) ≤ 1 ns
Response time tA (core-earth) ≤ 100 ns
Input attenuation aE, sym. typ. 0.1 dB (30 MHz / 50 Ω)
  typ. 0.1 dB (6 MHz / 150 Ω)
Cut-off frequency fg (3 dB), sym. in 50 Ohm system typ. 70 MHz
Cut-off frequency fg (3 dB), sym. in 150 Ohm system typ. 70 MHz
Capacity (core-core) typ. 20 pF
Capacity (core-earth) typ. 5 pF
Surge protection fault message none
Impulse durability (conductor-conductor) C3 - 25 A
Impulse durability (conductor-ground) C1 - 1 kV/500 A
  C2 - 10 kV/5 kA
  C3 - 100 A
  D1 - 1 kA
Alternating current carrying capacity (conductor-ground) 10 A - 1 s

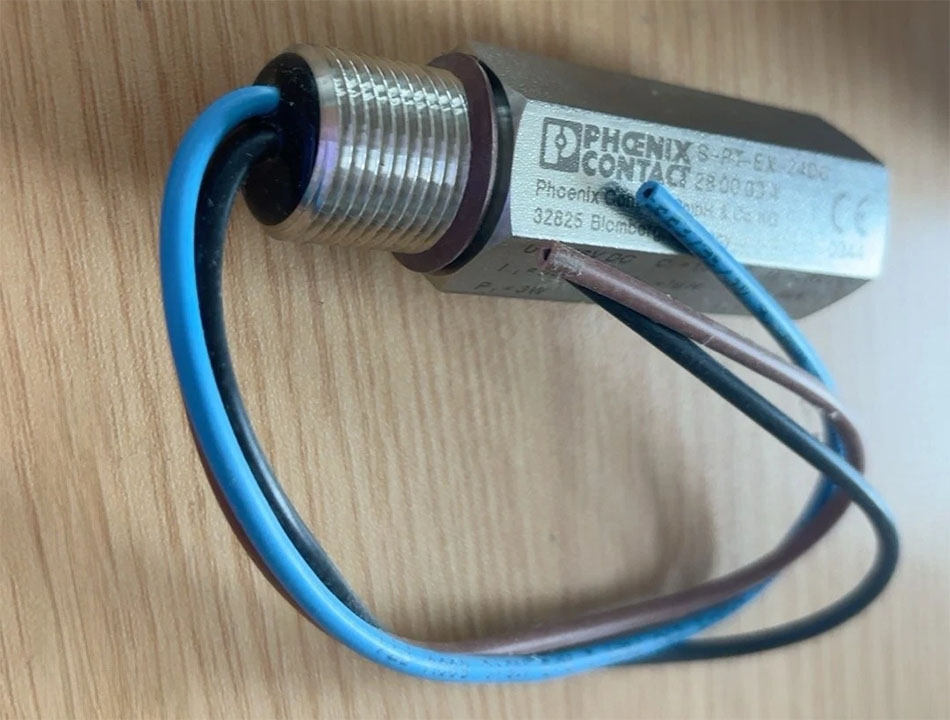

Phoenix Contact 2800035


Kết nối dữ liệu

Connection method Individual wires


Tiêu chuẩn và Quy định

Standards/specifications EN 61643-21 A2:2013
  EN 60079-0 2012
  EN 60079-1 2007
  EN 60079-11 2012
  EN 60079-31 2009
  IEC 60079-0 2011
  IEC 60079-1 2007
  IEC 60079-11 2011
  IEC 60079-31 2008


Thông tin chung

Maximum inner capacitance Ci 1.65 nF
Max. internal inductance Li 1 µH
Max. input current Ii 500 mA (T4 / ≤ 75 °C)
  500 mA (T5 / ≤ 75 °C)
  500 mA (T6 / ≤ 60 °C)
max. input voltage Ui 36 V DC
max. input power Pi 3 W
Insulation voltage to ground 500 V AC
Ambient temperature (operation) -40 °C ... 75 °C (T4)
  -40 °C ... 75 °C (T5)
  -40 °C ... 60 °C (T6)


Conformity / approvals

ATEX  II 1 G Ex ia IIC T4...T6
   II 2 G Ex d IIC T4...T6
   II 1 D Ex iaD 20 IP6x T85 °C...135 °C
   II 2 D Ex tD A21 IP6x T85 °C...135 °C
IECEx Ga Ex ia IIC T4...T6
  Ex d IIC T4...T6
  Ex iaD IP6x T85 °C...135 °C
  Ex tD A21 IP6x T85 °C...135 °C

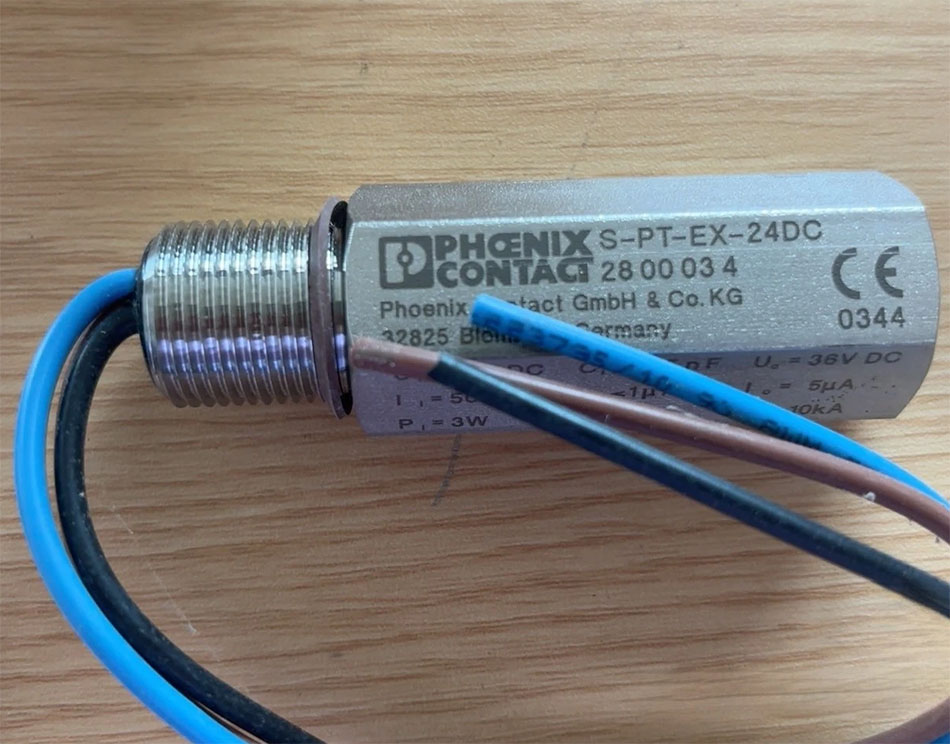

Chống sét Phoenix Contact S-PT-EX-24DC-1/2" - 2800035, xuất xứ Germany


Tiêu chuẩn môi trường

China RoHS Environmentally friendly use period: unlimited = EFUP-e
  No hazardous substances above threshold values


Classifications

eCl@ss

eCl@ss 4.0 27140201
eCl@ss 4.1 27130801
eCl@ss 5.0 27130801
eCl@ss 5.1 27130801
eCl@ss 6.0 27130807
eCl@ss 7.0 27130807
eCl@ss 8.0 27130807
eCl@ss 9.0 27130807


ETIM

ETIM 2.0 EC000943
ETIM 3.0 EC000943
ETIM 4.0 EC000943
ETIM 5.0 EC000943
ETIM 6.0 EC000943


UNSPSC

UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620




Approvals

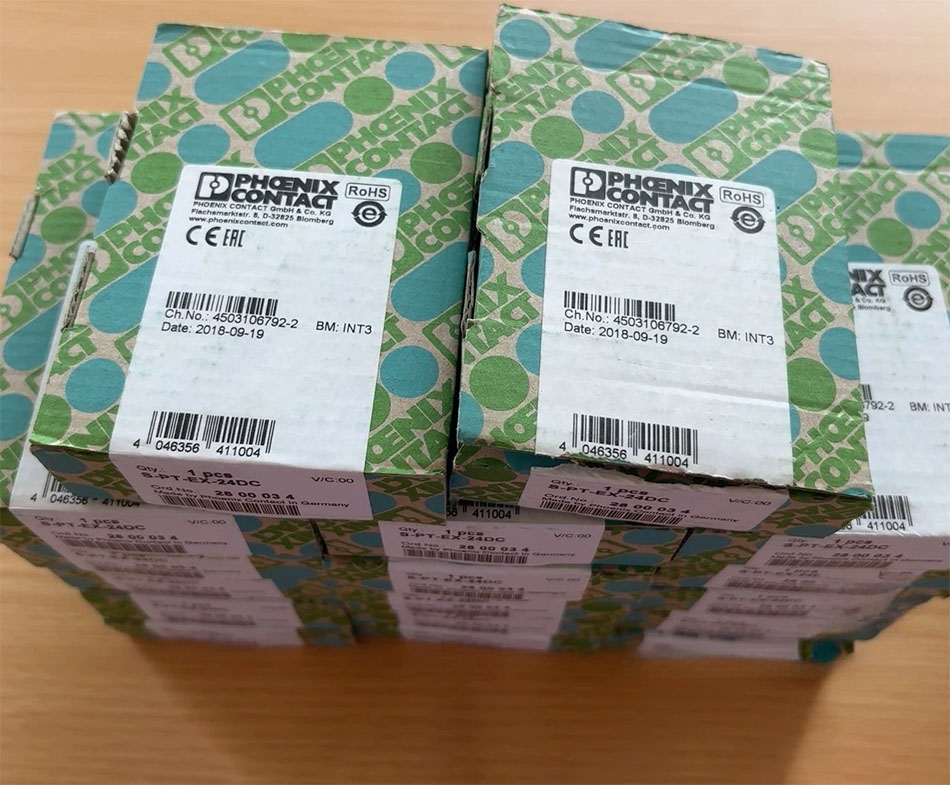

Chống sét Phoenix Contact S-PT-EX-24DC-1/2" - 2800035, Xx Germany, CO CQ, có CK
